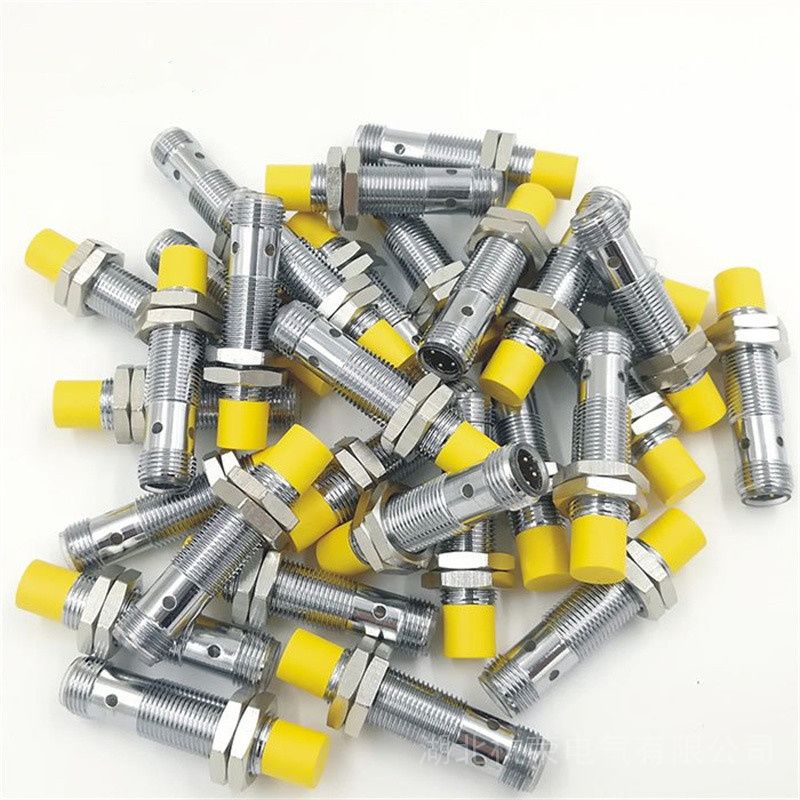

• 杭荣275-015-1111直流电压接近开关

    详细信息

     品牌:杭荣  型号:275-015-1111  加工定制:是
     类型:涡流式接近开关  反应频率:500 Hz 额定电压:10-30 V
     额定电流:200M A 检测距离:2 mm
    杭荣275-015-1111直流电压接近开关NPN接线图
    接线图也很简单的,不同的开关会配不同的说明书。
    如上图举例,个,npn型,电源正极接棕色线红线,负极接蓝线。被控制设备(一般控制继电器)一端接正极,一端接黄线黑线即可。
    电感式接近开关275-015-1111作用
    1. 检测距离: 动作距离是指检测体按一定方式移动时,从基准位置(接近开关的感应表面)到开关动作时测得的基准位置到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。
    2. 设定距离:接近开关在实际工作中整定的距离,一般为额定动作距离的0.8倍。
    3. 回差值: 动作距离与复位距离之间的值。
    4. 标准检测体:可使接近开关作比较的金属检测体。本厂所采用的检测体为正方形的A3钢,厚度为1mm,所采用的边长是接近开关检测面的2.5倍。
    5. 输出状态:分常开和常闭。当无检测物体时,常开型的接近开关所接通的负载,由于接近开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作。
    6. 检测方式:分埋入式和非埋入式。埋入式的接近开关在安装上为齐平安装型,可与安装的金属物件形成同一表面,非埋入式的接近开关则需把感应头露出,以达到其长检测距离的目的。
    7.响应频率f:按规定的1秒的时间间隔内,接近开关动作循环的次数。
    响应时间t:接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。
    可用公式换算 t=1/f
    8.导通压降:既接近开关在导通状态时,开关内输出晶体管上的电压降。
    接近开关275-015-1111;UB;10-30VDC叫接近传感器,又称无触点行程开关,它除了可以完成行程控制和限位保护外,还是一种非接触型的检测器件,用作检测零件尺寸和测速等,也可用于变频计数器、变频控制的脉冲发生器、传动机械的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、防水防尘耐油、IP67防护适应恶劣的工作环境等优点。
    (1)接近开关有两线制和三线制之区别,两线制接近开关工作电压分为AC(交流)和DC(直流)电源,三线制接近开关又分为NPN型和PNP型,它们的接线方式是不同的。多凯公司还有生产四线制产品,四线制是在三线基础上实现了常开(NO)+常闭(NC)双信号端,为客户减少库存和成本。
    (2)两线制接近开关的接线方式比较简单,接近开关与负载串联后接到电源即可,DC电源产品需要区分红(棕)线接电源正端、蓝(黑)线接电源0V(负)端,AC电源产品则不需要。
    (3)三线制或四线制接近开关的接线:棕色线(BN)接电源正(+)端;蓝线线(BU)接电源0V(负)端;黑色线(BK)或者白色线(WH)为信号端,应连接负载。
    (4)三线制或四线制负载接线是这样的:除负载连接接近开关信号一端,对于NPN型接近开关,负载的另一端应接到电源正(+)端;对于PNP型接近开关,负载的另一端则应连接到电源0V(负)端。
    (5)接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。
    (6)用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时一定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流从输入模块流入(欧洲模式),此时,一定要选用PNP型接近开关。千万不能选错了哟!
    (7)两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余漏电流流过,选用时应予考虑。三线制接近开关虽多了一根线,但不受剩余漏电流之类不利因素的困扰,因此工作时更为稳定可靠。
    PLC与接近开关接线方法
    由于plc的输入分为NPN输入和PNP输入两种类型,因此,接近开关也分为NPN和PNP两种类型,只有接近开关的类型和PLC的输入类型接法一致时,当有物体接近的时候,PLC才会有输入信号。一般日韩系的接近开关默认是NPN型,欧美系的接近开关默认是PNP型,接近开关不同于PLC ,无论是日韩系还是欧美系,每一款接近开关都有NPN和PNP两种类型。而PLC不可能有NPN型和PNP型,这是因为PLC 的极性可以通过接线改变,而接近开关一旦固定,是无法更改的。
    什么是电感式接近开关
    电感式接近开关是用于非接触检测金属物体的一种低成本方式,当金属物体移向或移出接近开关时,信号会自动变化,从而达到检测的目的。其构成主要由三大部分组成:放大输出电路、开关电路、振荡器。
    其特点之多:坚固、紧凑;感应范围大;可超负荷运作(65v dc 或 320v ac/dc),并且有防护等级,无论环境多苛刻都适用;快速开关频率;安装灵活,适合用在小空间;工作距离大,可用于焊接应用,无折减系数。
    电感式接近开关工作原理
    电感式接近开关三大组成部分之一的振荡器,会产生一个交变磁场。当金属物接近这一磁场,并达到了感应距离的时候,并会在金属目标内产生涡流,进而导致振荡衰减,以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。
    电感式接近开关,毋需与运动部件进行机械接触,感应面能自动感应到目标动作,从而产生驱动,直接产生指令。
    电感式接近开关能很好的使用于一般的行程控制,其使用寿命、定位精度、操作频率、安装调整的方便性,以及对恶劣环境的适用能力,是一般机械开关所不能比的。因此它能够被广泛地应用于轻纺、机床、印刷、冶金、化工等行业。
    接近开关引线有棕色线蓝线和黑色线。DC型棕色接正极,蓝色接负级,黑色是输出。三线PNP常开型工作时,无感应时(万用表DC档,红笔接棕色线,黑笔接黑色线)黑线电压为电源电压。有感应时黑线(万用表红笔接正极)电压为0v左右。(此时对应的plc或其它设备输入端指示灯应有反应)。当然棕线蓝线间电压为电源电压。常闭型黑线棕线间电压与常开时相反。
    接近开关
    直流NPN常开型(万用表Dc档黑笔接蓝线红笔接黑线),无感应黑线(与蓝线)电压为电源电压,有感应为0v左右。
      NPN常闭型黑线电压与常闭型相反。直流二线接近开关,常开型串连负载后,无感应时二线间电压接近电源电压,有感应时接近0v。常闭相反。特别注意其负载电流的匹配,因为晶体管输出电流有限。
