• 高层建筑岩土工程勘察仪 全波列声波测井仪 ZD18综合式波速测试仪

    详细信息

     加工定制:是  品牌:中地远大  类型:波速测试仪
     型号:ZD18  重量:10 kg 用途:划分场地土类型和场地类别

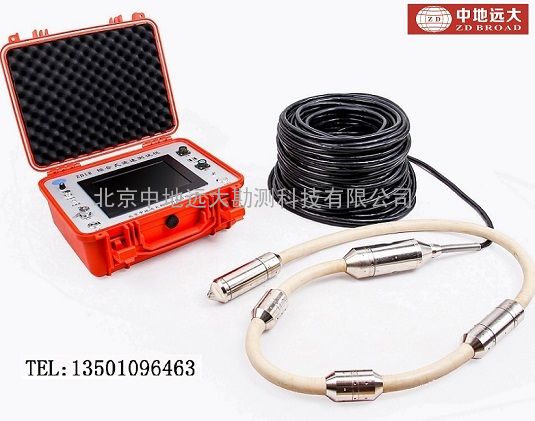

    ZD18综合式波速测试仪

    ZD18综合式波速测试仪--产品概述:
      ZD18综合式波速测试仪是一套三通道高分辨率、数字化的波速测试仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。
      ZD18综合式波速测试仪主要由波速测试仪、波速探测器(简称:探头)、三分量检波器、触发检波器、地脉动传感器及专用电缆等组成;波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软胶管等组成。
    ZD18综合式波速测试仪--应用范围:
    1. 适用工程勘察剪切波、压缩波测试;
    2. 适用对地层进行划分,并确定地基的持力层;
    3. 适用对抗震设计提供参数:划分场地土类型和场地类别,判别地基土液化等;
    4. 研究土层的工程性质;
    5. 适用划分岩石风化层;
    6. 适用较深钻孔及地层恶劣条件的波速测试,不受场地条件限制;
    7. 研究地基的振动特性;
    8. 研究滑坡等地质灾害调查;
    9. 适用地脉动卓越周期测试等。
    ZD18综合式波速测试仪--依据标准:
    《岩土工程勘察规范》························GB 50021—2001
    《建筑抗震设计规范》························GB50011—2010
    《地基动力特性测试规范》····················GB/T50269-97
    《高层建筑岩土工程勘察规程》·················JGJ72-2004
    港口岩土工程勘察规范》··················· JTS133-1-2010
    《港口工程地质勘察规范》····················JTJ240-97
    ZD18综合式波速测试仪--产品功能:
    1. 适用于孔中激振方式即孔中激发,孔中接收,无需地面敲击振源,实现孔中波速测试精准性
    2. 适用于扣板方式即利用重锤敲击地面振板,从而使振动波沿地层向下传播,实现波速测试;
    3. 适用于低频震动传感器测试地脉动卓越周期、振幅、速度及加速度等参数。
    ZD18综合式波速测试仪--产品特点:
    1. 采用10.1高清高亮度彩色触摸屏,并配用专用触摸笔;
    2. 采用Windows XP操作系统;
    3. 支持内触发、外触发采样模式;
    4. 图形保存采用*.bmp和*.txt格式,方便出具报告;
    5. 适用于各种复杂地质地层波速测试,不受外界环境影响;
    6. 操作方便,性能稳定,采用工控级主板,信噪比高,抗干扰能力强,适应恶劣环境;
    7. 采用进口机箱,整机密封,美观牢固,合理结构布局,具有良好的抗振、防潮、防水、防尘性能;
    8. 仪器采用内置可充锂电池,可连续独立完成工作不少于16小时,并配有专用电源线;
    9. 仪器小巧轻便,携带方便,特别适用于复杂的物探现场测试。
    ZD18综合式波速测试仪--工作原理:
      ZD18孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间,来确定钻孔所在处地层波速的一种方法。
      在钻孔中以井液作为耦合剂,用电磁震激振源垂直于井壁作用一瞬时冲击力,就在井壁地层中产生两种类型质点振动,一种是质点振动方向垂直于井壁,沿井壁方向传播,称为S波(剪切波,横波);另一种是质点振动方向与传播方向相同称为P波(压缩波,纵波)。
      检波器接收S波的振动信号并转换成电信号,然后传输到计算机,计算机对信号进行数据处理后采用两道互相关分析方法,自动计算S波在两道检波器间传播的时间差,从而计算出两道间的S波传播速度。
    技术参数:
    波速测试仪
    显示屏 10.1高清高亮度彩色屏
    操作方式 触摸屏
    通道数 1至3道可选
    采样间隔 0.003ms~10ms
    采样点数 512~16384
    各道时间一致性 ≤1个采样间隔
    各道振幅一致性 <3%
    频率范围 1~1000Hz
    前放增益 18~60dB
    A/D转换精度 48
    输入阻抗 ≤10kΩ
    触发方式 脉冲、通断
    延时 0~8000ms可选
    储存容量 16G硬盘
    通讯口 支持U盘、鼠标、键盘
    工作温度 -10℃~+42℃;湿度:<90%
    储存温度 -20~+60
    电源 DC 12V、DC 48V(内置锂电池≥16小时),充电电压220V±5%
    体积 430×360×190(mm)
    重量 10Kg
    波速探测器
    检波器 自然频率60Hz
    灵敏度 30V/m/s
    电磁式激振源 DC 48V,电流≤6A
    扣板式检波器
    固有频率 38Hz
    灵敏度 30V/m/s
    地脉动传感器
    频带 0.5~100Hz
    灵敏度 1v/mm/s

    波速测试方法:
    仪器分类
    优缺点
    波速测试仪对比
    仪器型号 ZD11扣板式 ZD16孔中激振式 ZD18综合式
    测试方法 地面敲击测试波速 孔中自动测试波速 A.孔中自动测试波速
    B.地面敲击测试波速
    测试步骤 A.放置振板、触发器
    B.重锤敲击振板
    C.采集波形数据
    D.分析处理
    A.直接采集波形数据
    B.分析处理
    前两种方式任选
    测孔深度 孔越深精准性越差 无影响(可测百米) 前两种方式任选
    测试精度 震源与检波器距离远,影响测试精度 震源与检波器距离1m范围,测试精度高 前两种方式任选
    测试波速 S波(剪切波,横波)P波(压缩波,纵波) S波(剪切波,横波) 前两种方式任选
    测试场地 陆地 江河海、滩涂地、陆地 前两种方式任选
    地脉动测试 测试地脉动卓越周期、振幅、速度等
    波速测试波形图及成果图:












    主要配置:

    标准配置:
    序号 名称 单位 数量 备注
    1 ZD18主机 1 /
    2 专用电源线 1 /
    3 三分量波速探测器及电缆 1 孔内激发150m /
    4 三分量扣板式检波器及电缆 1 孔内激发150m /
    5 地面激发触发器 1 /
    6 分析处理软件 1 免费升级
    7 触摸笔 1 /
    8 键盘 1 /
    9 鼠标 1 /
    10 电源线 1 /
    11 电缆箱 2 /
    12 仪器箱 1 /
    13 U 1 8G
    14 配套采集软件 1 免费升级
    15 说明书 1 /
    北京中地远大勘测科技有限公司
    地  址:北京市大兴区采育经济开发区采伟路8号           邮编:102606
    电话:      传真:    E-mail:
    阿里巴巴:https://zdydkc.1688.com        、374685731
    网址:        联系人:吕会喜 、
