• 电机电枢转子测试系统AT100

    详细信息

     品牌:杭州浩龙  型号:AT100  加工定制:否
     尺寸:1111 mm 重量:1111 kg
    串激电机电枢转子测试系统:AT100/200
    一、 概要
    1、 串激电机电枢转子测试系统用于各类电枢电气性能的测试,采用嵌入式系统作为设备处理内核,使用高品质的元器件和先进的测量技术、采样技术作为质量保证。

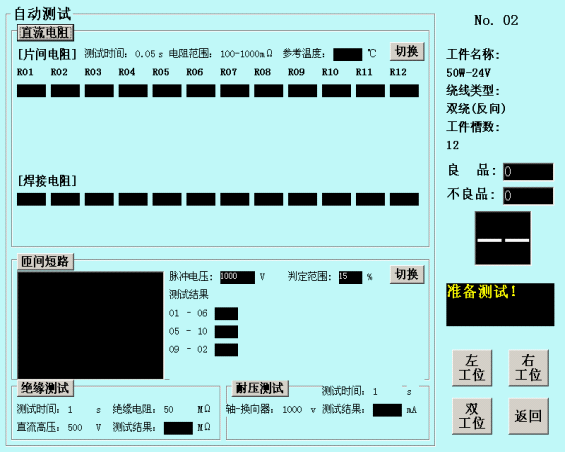

    2、 中文界面、触摸屏的人机交互方式,操作简单方便
    3、 只需更换夹具就可测试各种规格的产品
    4、 工件规格可保存在设备内,测试时调用即可(90个规格,可扩展)


    二、 电机电枢测试系统测试项目
    ※ 测试项目可自动依次全部检测,也可单独选择项目进行测试
    1、 片间电阻
    测试范围:0.1mW- 1000W
    分 辨 率:0.01mW
    测试回路:***大36回路
    重复精度:满量程的0.3%
    特点说明:采用四端法测量,测量更精确。
    采 采用室温补偿或红外线温度补偿(选配),能排除温度引起的变化。


    2、 焊接电阻
    测试范围:10µW- 1mW
    分 辨 率:1µW
    测试回路:***大36回路
    特点说明:采用六线法测量,测量更精确。



    3、 跨间电阻
    测试范围:10mW- 1000W
    分 辨 率:0.01mW
    测试回路:***大18回路
    特点说明:采用四端法测量.


    4、 匝间测试
    脉冲高压:100V - 2000V (100V/档)
    脉冲波峰:0.5msec
    采样频率:0-40MHZ
    测试回路:3回路测试(AT200型***大36回路)
    判定方法:面积差判定(对电感量和能量损失都敏感)
    标准波形为白色,合格的测试波形为绿色,不合格的测试波形为红色。
    特点说明:使用四种判定方法同时对被测工件的波形和标准波形进行比较
    使用大脉宽采样,适用于小电感工件的短路检验


    5、 绝缘电阻测试
    电压选择:DC500V
    测试时间:1-10秒(0.1秒/档)
    判定范围:0-1000MW


    6、 耐压测试
    电压选择:AC100-3000V (100V/档)(AT200型100V - 5000V)
    测试时间:1-10秒(0.1秒/档)
    判定范围:0.1-20 mA



    三、 测试时间(36片)


    测试项目
    电阻测试 匝间短路 绝缘电阻 工频耐压
    参数设定 0.1秒/回路 1个脉冲/次 1秒/次 1秒/次
    测试时间 4秒 2秒 1秒 1秒


    一次测试时间总计:8-9秒


    四、 主要部件
    1、 控制部分 工业嵌入式系统
    2、 继电器 欧姆龙或松下
    3、 高压继电器 GGE或MEDER
    4、 开关电源 台湾明纬
    5、 其他 国产一流品牌


    五、 买方需提供
    1、 电源 AC220V(±10%)、气源 4-6kg/cm3
    2、 设备调试用良品工件每个品种5个(同时建议提供若干不良品)
    3、 工件的详细测试要求及参数


    六、 卖方提供
    1、 维护电气图、使用说明书等资料
    2、 按钮、指示灯、探针等常规备件
    3、 现场的安装调试及人员培训
    4、 保修期:设备验收后一年(除人为故障外,不收取服务费用),终身维修。
