• 大功率电源,电解电源,加热电源,水处理电源,测试电源,整流器

    详细信息

     品牌:至茂电子  加工定制:是  型号:DLC7000
     输出电流:100 A 输入电压:380 V 输出电压:100 V
     输出功率:10000 W 负载调整率:1  显示位数:4
     显示精度:0.5  频率范围:20-1000 HZ 产品认证:CCC

    大功率电源,电解电源,加热电源,水处理电源,测试电源,整流器

    大功率开关电源,脉冲电源,开关直流电源,电镀电源开 关型直流稳压稳流电源是一款高性能的直流电源供应器,内部采用PWM高频开关电源工作原理,具备交、直流兼容输入功能。采用进口IGBT模块功率器件及全 桥变换技术,具体高效能、高精度、高稳定性、小体积等特性,优化于线性电源和硅整流电源的高效率,产品可长时间运行可靠,过载能力强。别名:可调开关电 源,可调直流稳压电源,大功率直流稳压电源,直流可调稳压电源,直流电源供应器,大功率直流电源。
         DLC7000系列开关型直流稳压稳流电源电压电流值从零至额定值连续可调,恒压恒流自动转换,在额定范围内任意选择且限制保护点。电压、电流同时 LED 数码管显示。产品具备完善的保护功能。内置温控散热风扇,既能有效散热,又能有效延长风扇寿命;过热自动关机保护;输出过压、过流和短路保护。开机延时软 启动,避免开机输出电压过冲。产品可多台并串机,实现功率扩容。
           目前DLC7000系列开关型直流稳压稳流电源广泛应用于电力、工控、通信、科研、铁路、汽车、船舶、蓄电池充电、航空航天、表面处理、电化学、新能源、电容 器、电机、污水处理、电子产品生产检测、LED照明、加热、地质勘探、医疗等行业。国内已有众多企业单位使用NHWY系列直流稳压稳流电源用于产品测试和 老化,另外众多科研单位、军工电子研究所、航空电器、有色金属等单位,使用此电源进行高精度高强度电源供应下的科研工作,广受好评。

    100V300A直流电源,高压电源,可调电源,稳压电源,开关电源二、性能特点:






    1、显示:输出电压电流LED显示(可按客户要求加装LCD液晶显示);
    2、外观:采用台式、塔式或19英寸标准化尺寸,可组合放置于各种工作台面及机架;
    3、优点:高频PWM硬件调整软开关控制技术使电源高效率,低噪声,高可靠性、体积小、重量轻;
    4、恒压恒流:输出CC/CV恒压恒流自动切换,电压电流值连续线性调节;
    5、保护功能:过压保护、过流保护、过温保护、欠压保护、过载保护;
    6、短路特性:本机工作状态下可长时间短路;
    7、外接补偿:本机可选外接补偿,可降低因输出回路较长造成的电压压降;
    8、过压保护值:输出过压保护值可调,保护后切断输出并锁定,重新开机恢复;
    9、电流预置功能:用户可以在不接负载的情况下将负载实际需要的任何电流进行预置,当产品实际有电流输出时,实际输出最大电流可到预先设置值(选配))。
    10、电压预置功能:用户可以在没有输出电压的情况下将负载实际需要的任何电压进行预置。当产品实际有电压输出时,实际输出最大电压可到预先设置值。(选配)
    11、过压预置功能:电源的过压保护值可以在面板上进行预置,即按住面板上的过压预置按钮,调节过压电位器,就能得到实际需要的过压保护值。(选配)
    12、通信功能:可选特殊数据接口,与其他设备数据连接控制,或与PLC连接。(选配)
    13、遥控功能:可选0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出电压和电流;(选配)
                  可选5V电平开关机功能
    14、取样功能:可选输出电压和电流0-5V、0-10V或4-20mA等模拟电压信号取样;(选配)
    15、定时功能:可选定时开关机功能、定时运行或循环允许;(选配)

    三、主要应用:






    1、电机类:电动车电机、电动车控制器、直流马达测试老化调试等
    2、电具类:LED/LCD测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
    3、汽车类:起动机、汽车空调、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等
    4、电子器件类:电容器、电阻、继电器、晶体管、传感器等
    5、显示器类:显示屏、液器屏、触摸屏、车载DVD、手机显示器等
    6、电化学类:电解、电镀、阳极氧化、有色金属、污水处理等
    7、**航空类:飞机启动维修、**设备的供电等
    8、物探类:矿产石油设备的供电等
    9、电源类:逆变器产品老化、变频器的维修检测等
    10、电动工具类: 触点老化、线包测试、断路器脱扣试验等
    11、其他需要直流电源等。。。
    100V300A直流电源,高压电源,可调电源,稳压电源,开关电源四、工作原理:

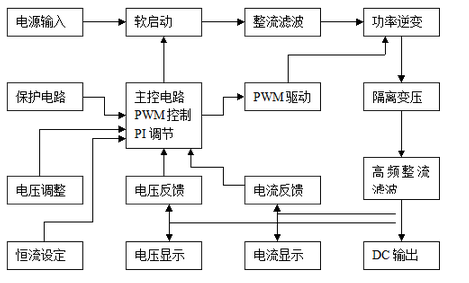

    交 流输入首先经过输入滤波电路(输入滤波器),再通过整流电路变换为直流,经过输入缓冲电路(抑制电压、电流浪涌电路)进入功率逆变电路,在此环节中加有输 入过压、欠压保护等电路,当交流输入超出或低于额定输入范围时或输入缺项时,关断功率逆变电路。经过功率逆变电路后将直流电压转换为高频交流电压,该交流 电压通过变压器隔离降压后输出低压交流电压,再经输出高频整流和滤波后输出稳定的直流电压给负载供电。主控控制电路通过采集输入电压、电流信号来调节逆变 电路开关管工作状态,输出稳定的直流电压;接收保护电路、电压调节信号和恒流设定信号,实现对电源的保护及设定;输出采集的输出电压、电流值和电源工作状 态信号提供给面板表头和状态指示灯进行显示。
    五、100V300A直流电源,高压电源,可调电源,稳压电源,开关电源主要技术参数






    型号命名 DLC7000系列
    交流输入 15KW以下(单相110V±10%、220V±10%、或者三相380V±15%)
    15KW以上(三相380V±15%)
    频率:50HZ、60HZ、400HZ任选
    也可兼容直流输入:
    单相:AC220V(范围176~264)V,频率(45~450)Hz,对应DC(250~370)V;
    三相:AC380V(范围330~430)V,频率50Hz,对应DC(450~600)V;
    直流输出 电压(稳压值CC):(0- 100%额定值) V连续可调  (最高可达6000V)
    电流(恒流值CV):(0- 100%额定值) A连续可调   (最高可达5000A)
    源电压效应 ≤0.2%有效值
    负载效应 稳压精度:≤0.5%有效值(阻性负载)
    恒流精度:≤0.5%有效值(阻性负载)
    输出纹波 稳压状态(CC):≤0.3%+10mV(rms)(有效值)
    稳流状态(CV):≤0.5%+10mA(rms)(有效值)
    输出显示 4位半数字表     精度 :±1% +1个字
    显示格式  00.00V-19.99V;000.0V-199.9V;0000V-1999V;
    电压电流设定 多圈电位器、按键式、液晶触摸屏(可选)
    过压保护 内置O.V.P保护,保护值为额定值+5%,保护后关闭输出,重新开机解锁
    过流保护 过载、短路、定电流输出
    过热保护 内置O.T.P保护,保护值为85℃±5%(散热器温度),保护后关闭输出,当过温解除后,可以自动恢复输出
    输出极性 输出正(+)、负(-)可以任意接地(可加装正负极手电或自动换向功能)
    绝缘强度
    输入对壳AC2000V/1分钟,漏电流小于10mA
    输入对输出AC1500V/1分钟,漏电流小于10mA
    绝缘电阻
    输入对壳、输入对输出:DC1000V,大于100MΩ
    输出对壳:DC500V,大于100MΩ
    散热方式 强制风冷
    操作环境 室内使用设计,温度: -5℃~50℃;湿度:10%~85% RH
    储存环境 温度:-20℃~70℃;湿度:10%~90% RH
    大气压力 70~106KPa(海拔2000m以下)
    防护等级 IP20
    平均无故障时间 ≥50000H
    效率 >90%(满载运行)
    执行标准
    选配 1、外控功能:可选2个0-5V、0-10V或4-20mA模拟PLC信号控制电源的输出电压和电流
    2、取样
    功能:输出电压和电流可取样2个0-5V、0-10V或4-20mA模拟PLC信号
    3、
    定时计时功能:可选定时计时循环开关机及工作;
    4、远端补偿功能:
    可提供正负极外远端取样功能,以减少导线上的压降
    5、遥控开关机功能:可提供5V电平信号输入口控制开关机
    6、通信功能:可选RS485、RS232、GPIB、USB等数据接口,与计算机连接控制,通过监控软件控制电源的工作状态(1台计算机可控制250台电源)
    100V300A直流电源,高压电源,可调电源,稳压电源,开关电源
