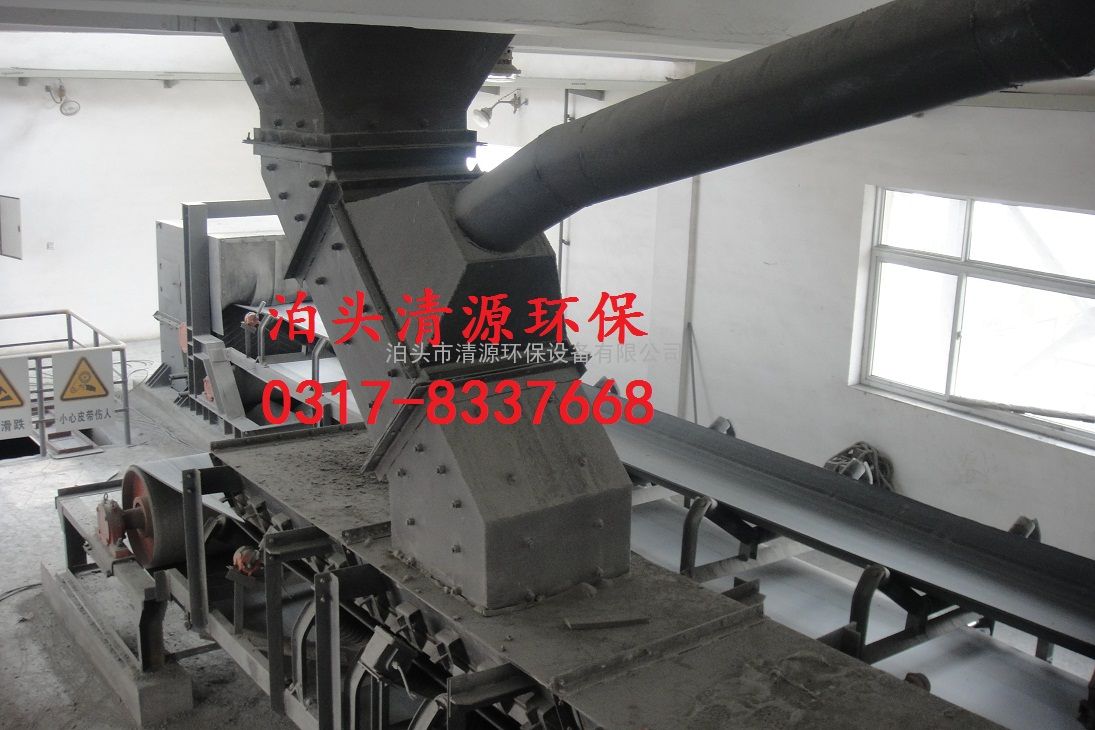

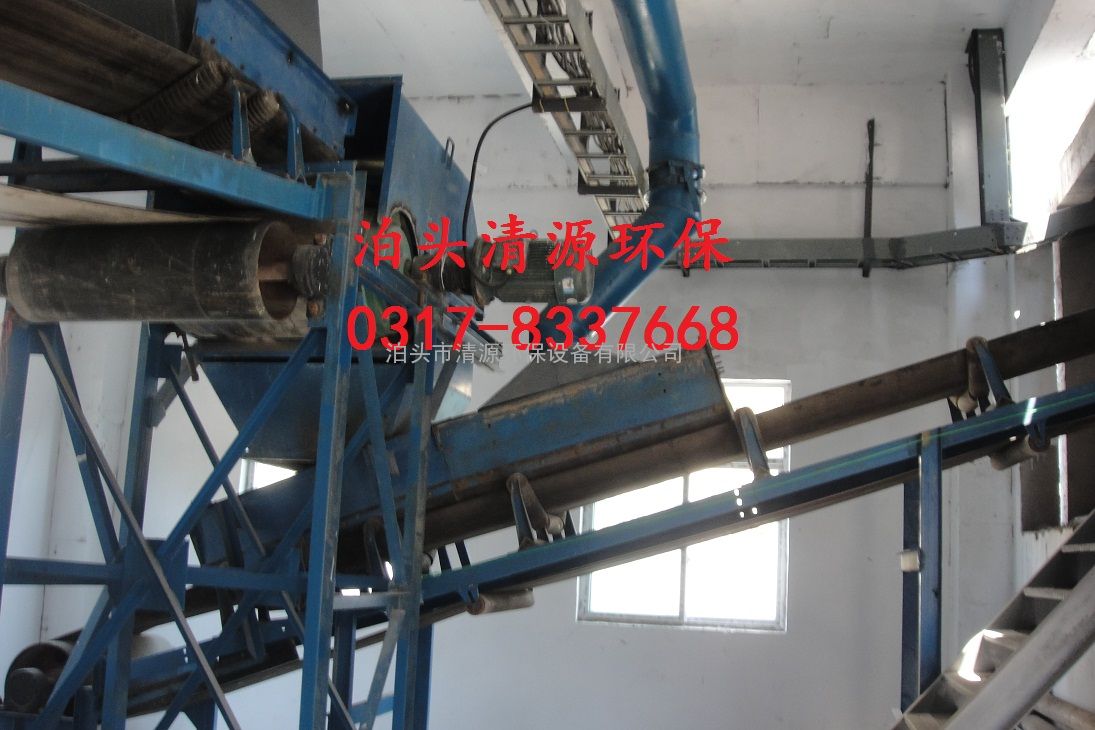

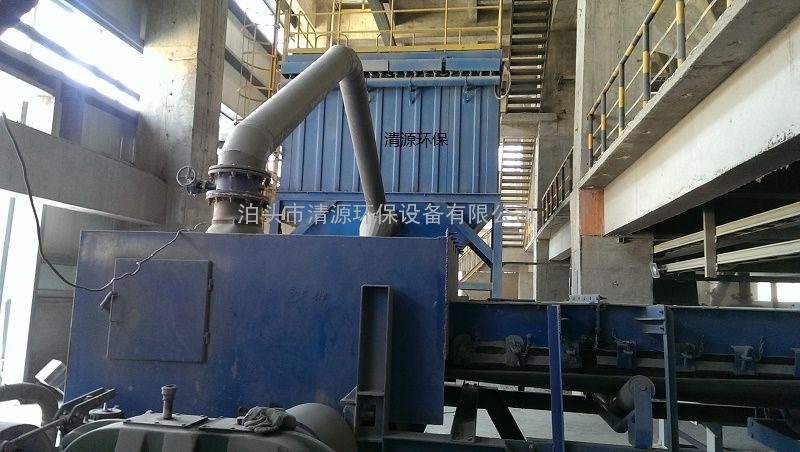

• 皮带输送机除尘器

    详细信息

     加工定制:是  品牌:清源环保  林格曼黑度:1级
     型号:齐全  除尘率:99 % 阻力损失:1200 Pa
     液气比:1  出口含尘浓度:30 g/Nm3 使用温度范围:120 ℃
     处理风量:10000 m3/h 过滤速度:1 m/min
    1、皮带输送机除尘器技术参数
    序号 项         目 数量
    1 名称 QYMC-320型脉冲布袋除尘器
    2 处理风量(m3/h) 28000-33000
    3 全过滤面积(m2) 440
    4 全过滤风速(m/ min) 1.4-1.6
    5 滤袋数量(条) 300
    6 脉冲阀数量(个) 25
    7 入口粉尘浓度(mg/Nm3) <1000
    8 除尘效率(%) ≥99.9
    9 本体漏风率(%) ≤3
    10 设备阻力(Pa) 1470-1770
    11 滤袋材质 三防阻燃涤纶针刺毡
    12 滤布纺织工艺 针刺
    13 滤布缝制工艺 三针机缝制
    14 滤袋规格 Φ135×2500mm
    15 滤袋允许使用温度℃ ≤120
    16 袋笼规格 Φ125*2450mm
    17 袋笼材质 碳钢
    18 袋笼防腐处理工艺 表面有机硅处理
    19 滤袋固定及密封方式 弹簧涨圈
    20 电磁脉冲阀型式及规格 1.5”直角阀
    21 清灰气源压力Pa (5-7)×105
    22 气源品质 良好
    23 电磁阀机械开阀时间sec 0.08
    24 耗气量m3/min 0.6
    25 清灰方式 在线清灰
    26 检修方式 停机
    27 控制方式 PLC控制:自动;手动
    28 卸灰方式 卸灰阀
    风机型号:4-68№8C  37KW

    2、皮带输送机除尘器简述
    QYMC型脉冲袋除尘器是我厂消化吸收国外同类产品先进技术经过改进后设计而成的小型袋除尘器。该除尘器采用高压(0.5-0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其他单机相比,具有清灰动能大,清灰效率高的特点;并且体积小,重量轻、结构简单紧凑、安装容易、维护方便(外滤式),广泛用于输煤、转运、建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统,是环保除尘的理想设备。
    3、皮带输送机除尘器工作原理
    含尘气体通过灰斗进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,在经过进气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200pa,袋除尘器能继续工作,需定期清除滤袋上的粉尘,清灰是由程序控制器定时顺序启动脉冲阀,使气包内压缩空气(0.5-0.7Mpa)由喷吹管孔眼喷吹(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反向作用抖落粉尘,达到清灰的目的。该除尘器具有清灰动能大,清灰效率高的特点;并且体积小、重量轻、结构简单紧凑、安装容易、维护方便。
    4、皮带输送机除尘器结构特点
    我公司推出的QYMC型脉冲布袋除尘器运用了许多专有技术,这些专有技术得到了各设计院、专家的认同。
    1)进风系统:实现了预处理能力;
    2)检修孔:解决了布袋除尘器检修时的问题。
    3)易清灰滤料运用技术:提高了除尘设备的清灰效果。
    4)电磁脉冲阀运用技术:高效、长寿命膜片电磁脉冲阀的运用,使布袋除尘器的清灰方式得到彻底的改变。
    5)PLC可编程控制器的应用,保证了除尘器作为除尘系统主要运行设备的操控自动化。
    一系列进技术的运作,保证了我公司生产的除尘器拥有一流的技术、绝佳的价格性能比、极高的市场竞争能力。
    5、皮带输送机除尘器先进性
    1)QYMC型脉冲布袋除尘器是模块式生产的、单元组合式除尘机组,各单元过滤面积,袋长可根据实际需要调整,并通过单元数量的改变来适应所需要的过滤风量。
    2)QYMC型脉冲布袋除尘器为外滤式除尘器,即含尘气体在滤袋外,洁净空气在滤袋内,袋口向上。清灰功能利用定时、手动功能控制启动脉冲喷吹阀喷吹,使滤袋径向变形,拌落灰尘。
    3)本除尘器采纳了大风量、低风速的设计理念。除尘器实际过滤风速选用1.2-1.6m/min,在设备出厂前,对喷吹系统待主要部分,进行预组装,以保证质量。
    4)除尘器花板采用数控冲压方法加工花板孔,保证了花板及花板孔的形位公差要求。www.btqyhb.com
