• 碧水源 弦纹平板膜 用于处理工业废水 大型污水项目 CM- Ⅰ-8

    详细信息

     滤膜类型:中空纤维超滤膜  品牌:碧水源  适用对象:水
     用途:水过滤  规格:1220*760*44  厚度:1.05
     适用范围:市政污水、工业废水或其它  过滤方式:内压式  性能:耐酸;耐碱;耐高温
     操作压力:0.035 Mpa 工作温度:10-40 ℃ 过滤精度:99.99
     截留分子量:3000 万 孔径:0.1 μm 通量:15-20 L/H
     纵向强度:0.035 Mpa 型号:CM- Ⅰ-8

    弦纹平板膜介绍



    一.确认进水水质、水量

        MBR系统中,原水中有机物的去除与传统的活性污泥法相同,需要微生物对有机物降解。由于膜的存在使得对原水的要求与传统活性污泥法略有不同,尤其在处理工业污水时,首先应考虑水中是否含有对膜元件有损害的物质,以及这些物质的可降解性。通常情况下,需要对原水水质进行全面的分析并进行充分的小型实验验证。当用于处理工业废水时,要调查分析进水来源状况,特别注意是否含有对膜 产生危害的物质。当工业废水中含有微生物难以降解的高分子物质时,应考虑减 小进水负荷,或采用其他预处理措施。有关工业污水处理是否适用本产品请另咨询本公司。

    1.1 预处理

    在下列特殊进水情况时,用户需在污水进入之前,进行前处理或后处理:
    1)进水中铁、锰等含量较高,需增加絮凝沉淀池;
    2)进水含油率超过 50mg/L,需前置隔油器或隔油池或气浮池(DAF)
    3)钙废水中钙浓度高 ( > 100 mg/L)因为碳酸钙沉淀会严重影响可滤性,所以需要设计前置化学澄清池。
    4)进水有较多大块悬浮物等,采用 3mm 的孔板式格栅或者 1mm 的条状栅栏,以保证膜池进水中不含有大块渣物。
    5)一体化设备进水不均匀、不连续时,需在设备前建造调节池,调节池的水力停留时间根据实际情况而定,同时调节池应设置溢流;
    6)如还含有重金属或其他特殊污染物,本公司另提供解决方案。CM-MBR 弦纹平板膜生物反应器简明设计手册 2019

    1.2MBR 膜池进水要求

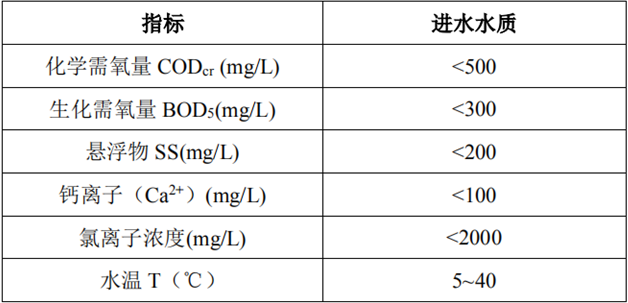

    CWT 主要进出水水质指标




        钙离子浓度大于 100mg/L 时,建议用酸(盐酸、柠檬酸等)进行在线药洗; *氯离子浓度大于 2000mg/L 时,建议更换膜架材质; *温度低于 10℃,膜通量能会有所衰减。

    二、确认膜池混合液性质

        膜池中混合液的污泥浓度,对膜系统运行稳定性影响较大,恒流运行的情 况下,污泥浓度过高将引起抽吸压力较快上升( 膜的污染过程加快), 因此必 须控制好污泥浓度在上限以下运行,过低的污泥浓度对膜生物反应器的正常运行 也是不利的,污泥浓度小于 3000 mg/L 时,也可能造成膜污染的加快。 对于弦纹平板膜系统,可在较高的污泥浓度下运行,建议范围为 3000~15000mg/L,推荐运行为 5000~12000mg/L

    三、确认项目出发点(能耗、维护)

       弦纹平板膜能够广泛的应用于多种场合,针对于用户,我们分为小型工程和 大型工程(小型工程单个组器的产水量不大于 250t/d,大型工程单个组器的产水 量不小于 500t/d,小型工程以少维护甚至免维护为目的,兼顾能耗进行相关的设 计;大型工程以低能耗(不高于中空纤维膜的能耗)目的进行相关的设计,兼顾维护.小型污水项目,一般选用弦纹平板膜大间距元件(≥5mm 间距)和单层或双 层的组器,曝气量相对较大(小于传统平板膜的一半); 大型污水项目,一般选用弦纹平膜小间距元件(<5mm 间距)和三层或者四 层的组器,曝气量相对较小(与中空纤维膜相当,远小于传统平板膜)。 根据项目的实际需求,选择合适型号的组器。

    四、拟定膜运行通量

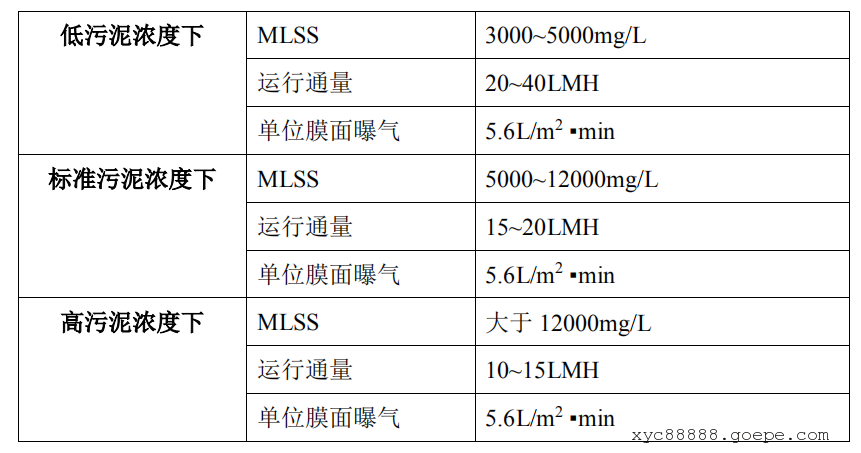

        在确定了前面三项的基础上,在常温下(20℃),且曝气量一定的情况下, 建议的运行通量如下表:




    水温在 20℃时的参考设计通量,当水温低于 10℃需具体沟通设计通量;

    五、计算膜面积

    5.1 总膜面积计算

    通量以 LMH 计:

    弦纹膜总面积 Mm2=Qmax/0.024F
    Qmax:日*大污水量(m3 /d);
    F:设计通量[L/m2·h]
    通量以[m3/m2·d]计: 弦纹膜总面积 Mm2=Qmax/F
    Qmax:日*大污水量(m3/d);
    F:设计通量[m3/m2·d]
    5.2 元件个数 N 的计算
    元件个数 N=M/m
    N:元件个数;
    M:弦纹膜总面积 m2
    m:单个元件的面积 m2;(对与单层组器 N 向大取整即可,对于两层组器 N 2 的倍数,对于三层组器 N 3 的倍数)



    六、确认膜组器的规格

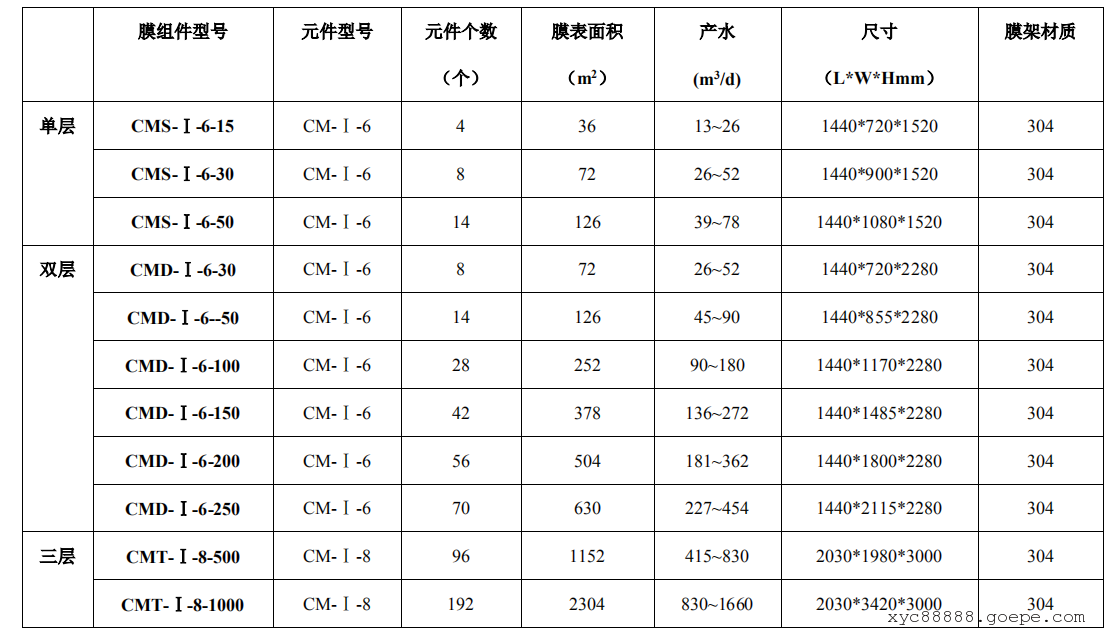

        弦纹膜的面积和元件类型确认后,需进一步确认膜池的形状和尺寸(图纸), 有效的液位高度,然后对照弦纹膜的标准组器进行选型。




    1) 先确定使用的膜组件类型和总膜面积;
    2) 根据膜池的尺寸,确定选用的组器层数;
    3) 选择标准组器中层数一致,膜面积相近的组器即可。

    七、设备选型(风机、产水泵、药洗泵)(针对于两层组器)

    7.1 风机选型

        确定膜组器底部的曝气量,可通过两种方式计算,一种是通过单位膜面积上的曝气用量来确定,一种是用组器底部曝气区域投影面积的曝气强度来确定 (1)通过单位膜面积上的曝气量进行计算 膜元件需要的曝气量 Q =m×q m:膜面积 m2
    Q:单位面积的膜所需要的气量(L/m2·min
    Q 气:推荐膜擦洗气量 L/min
    2)通过投影面积的曝气量进行计算
    膜元件需要的曝气量 Q =S×K/60
    Q 气:推荐膜擦洗气量 m3/hS: 整个组器曝气的投影面积 m2; 计算方式为 S=1.04×0.045×元件个数 nn 为底层的膜元件个数)
    K:投影曝气强度 m3/m2 ▪h
    CM-I-6 组件的双层组器,推荐的设计单位膜曝气量为 5.0~5.6 L/m2 ·min,对 应的投影曝气强度为 100~110 m3 /m2·h
    CM-I-6 元件与 CM-I-8 元件的双层组器的曝气量 130 6.61 4.96
    风机选型根据计算出的曝气风量进行选型,风机的出水压头为 4m 水柱,安全系数为 1.1~1.257.2 产水泵选型 根据处理设备的日处理量,可以计算出产水泵的类型,产水泵推荐的运行时 序为开 7min 1min,计算如下:

    Q 抽吸=Q /24×8/7 Q 抽吸:抽吸泵流量 m3 /h Q 日:日处理水量 m3 /d 一般抽吸泵吸程不小于 6m,扬程一般不小于 7m(根据实际的出口情况定), 一般采购 380V 的普通离心泵。 安全系数取 1.1~1.25
    7
    .3
    反洗泵选型

        在线维护性清洗(CIP),需要选择合适的反洗泵,弦纹平板膜因其独特的 结构形式,通过泵反洗不会损坏膜片,同时可以提高清洗的效率和强度,使在线清洗更加的彻底; 在线清洗的通量推荐范围4~10LMH,由此可计算出泵的类型 Q 反洗=J×m/1000 Q 反洗:反洗泵流量 m3 /h; J:反洗通量 L/m2 ·h; m:膜面积 m2; 反洗泵的扬程为 10m 左右,吸程根据实际情况进行选择,同时泵头必须是 耐药剂腐蚀的(次氯酸钠、柠檬酸、草酸、盐酸等)。

    八、确认膜组器的布置

    8.1 水力循环设计

        组件在生物反应池中利用曝气带动水流上升,并使组器内外水流快速交换形 成自旋回流。自旋回流的作用:
    1) 给混合液微生物提供充足溶解氧;
    2) 起到搅拌的作用,防止混合液沉积,形成死区;
    3) 擦洗(冲刷和剪切作用)膜片表面,防止或减缓膜污染;

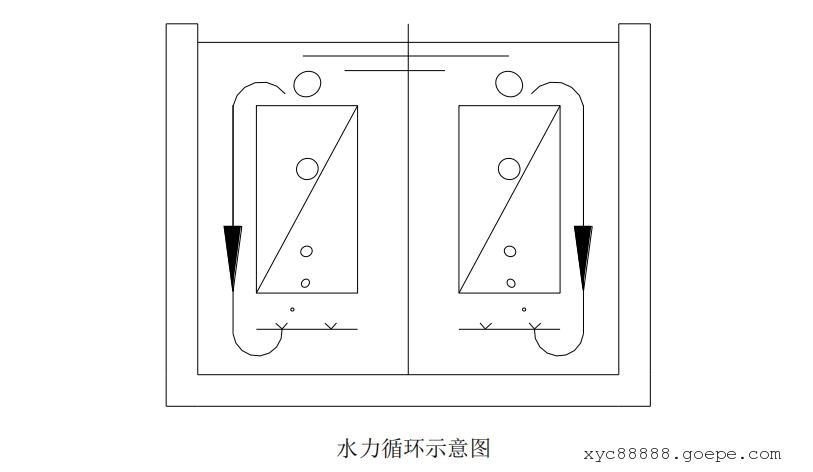

    4)振动膜片,使得弦纹膜能够高频振动,进一步防止污染物在膜片表面堆 积,有效控制膜污染。 膜池内水利循环如图所示。




    8.2 膜组器的平面布置

    A:池体宽度 L1:组器间距离,0.5X~X 之间 B:池体长度 N*(1.5~2)*X+0.5X L2:组器离一
    端池体的距离,0.5X
    X:组器宽度 L3:组器离两侧池体的距离,300~500mm,保证安装空间即可
    Y:组器长度

    平面布置图




    A:池体的有效水深
    B:组器顶部的安全液位,300~ 500mm

    断面布置图




    8.3 管道阀门设计



    售后服务
    1.我公司具有优质产品以及优良的售后服务体系,为您解决后顾之忧。
    2.调试安装的中教授贵公司人员,使他们达到处理基本问题的程度。
    3.一年质保期,泵类、风机类三个月保质期,这期间出现任何产品问题无条件更换。
    4.在质保期外,在接到用户故障通知后,会在2小时内给出应急方案,省内24小时(省外48小时)内人员到达现场对故障进行处理。我方不定期回访,协助操作。



    购买注意事项:

    购买前请咨询销售客服,产品实价以客服报价为准!
