• 电动法兰闸阀

    详细信息

     品牌:APIRT/埃瑞通  型号:Z941H-25C  连接形式:法兰
     材质:碳钢  公称通径:150 mm 适用介质:水;蒸汽;油品
     密封形式:硬密封式  标准:国标  外形:大型
     流动方向:双向  驱动方式:电动  零部件及配件:执行器
     用途:截止  压力环境:高压  工作温度:高温
     类型:直通式
    温州瑞通阀门有限公司专业生产Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
    二、结构与特点:
    1、选材考究,符合国内外相关标准,材料的全面质量高。
    2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
    3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
    4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
    5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
    6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

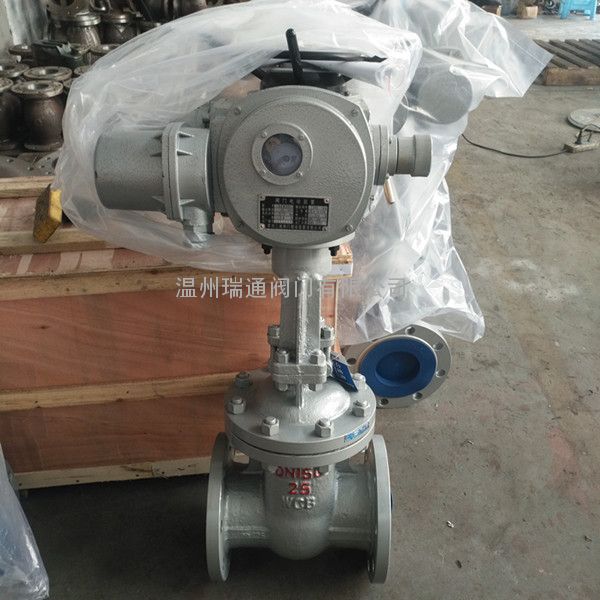

    电动法兰闸阀包装图:





























    三、电动闸阀产品标准
    1、设计制造按GB12234-89
    2、结构长度按GB12221-89
    3、法兰尺寸按JB/T79-94
    4、阀门检查和试验按GB13927
    电动法兰闸阀结构图:













    四、性能规范

    型号

    公称压力
    (MPa)

    实验压力

    工作温度(℃)

    适用介质

    强度(水)(Mpa)

    密封(水)空气

    低压密封空气(Mpa)

    Z4IH-16C
    Z41W-16P(R)

    1.6

    2.4

    1.8

    0.6

    ≤200

    NITRICACID

    硝酸类

    ACETICACID

    醋酸类

    NITRICACID

    Z41W-25P(R)

    2.5

    3.8

    2.8

    0.6

    ≤200

    硝酸类

    Z41W-40P(R)

    4.0

    6.0

    4.4

    0.6

    ≤200

    ACETICACID

    Z41W-64P(R)

    6.4

    9.6

    7.0

    0.6

    ≤200

    醋酸类
    五、主要零件材质

    阀体/阀盖

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    零件名称

    ZG1Cr18Ni9Ti系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12Mo2Ti系列

    ZG00Cr17Ni14Mo2系列

    WCB系列

    闸板

    ZG1Cr18NI9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    1Cr13

    阀杆

    1Cr18Ni9Ti

    ooCr18Ni10

    1Cr18Ni12Mo2Ti

    ooCr17Ni14Mo2

    1Cr13

    填料

    PTFE编织

    PTFE编织

    PTFE编织

    PTFE编织

    石墨Graphite

    垫片

    304L+PTFE

    304L+PTFE

    316L+PTFE

    316L+PTFE

    石墨+304
    Graphite+304

    压盖

    ZG1Cr181Ni10

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    填料压环

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Mi12Mo2Ti

    00Cr17Ni14Mo2

    1Cr13

    螺栓

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45
    电装型号规格主要尺寸:

    1.6MPa

    DN

    L

    D

    D1

    D2

    b

    n-Φd

    电装型号

    L1

    H

    DO

    凸面法法
    RF
    Z940H
    Z940Y
    Z940W
    Z940F
    Z941H
    Z941Y
    Z941W
    Z941F
    16C
    16P
    16R
    16I

    40

    200

    145

    110

    85

    16

    4-Φ18

    DZW10

    590

    595

    365

    50

    250

    160

    125

    100

    16

    4-Φ18

    DZW10

    590

    653

    365

    65

    265

    180

    145

    120

    18

    4-Φ18

    DZW10

    590

    665

    365

    80

    280

    195

    160

    135

    20

    8-Φ18

    DZW15

    590

    725

    365

    100

    300

    215

    180

    155

    20

    8-Φ18

    DZW20

    590

    787

    365

    125

    325

    245

    210

    185

    22

    8-Φ18

    DZW20

    590

    934

    365

    150

    350

    280

    240

    210

    24

    8-Φ23

    DZW20

    590

    955

    365

    200

    400

    335

    295

    265

    26

    12-Φ23

    DZW30

    590

    1105

    365

    250

    450

    405

    335

    320

    30

    12-Φ25

    DZW30

    810

    1343

    470

    300

    500

    460

    410

    375

    30

    12-Φ25

    DZW45

    810

    1516

    470

    350

    550

    520

    470

    435

    34

    16-Φ25

    DZW90

    810

    1678

    470

    400

    600

    580

    525

    485

    36

    16-Φ30

    DZW120

    830

    1849

    550

    450

    650

    640

    585

    545

    40

    20-Φ30

    DZW120

    830

    1937

    550

    500

    700

    705

    650

    608

    44

    20-Φ34

    DZW180

    830

    2234

    550

    600

    800

    840

    770

    718

    48

    20-Φ41

    DZW250

    870

    2432

    320

    700

    900

    910

    840

    788

    50

    24-Φ41

    DZW250

    870

    2489

    320

    800

    1000

    1020

    950

    898

    52

    24-Φ41

    DZW350

    1170

    2643

    570

    900

    1100

    1120

    1050

    998

    54

    28-Φ41

    DZW500

    1170

    2935

    570

    1000

    1200

    1255

    1170

    1100

    56

    28-Φ18

    DZW500

    1170

    3410

    570

    电装型号规格主要尺寸 PN2.5MPa:

    2.5MPa

    DN

    L

    D

    D1

    D2

    b

    n-Φd

    电装型号

    L1

    h

    D0

    凸面法法
    RF
    Z940H
    Z940Y
    Z940W
    Z940F
    Z941H
    Z941Y
    Z941W
    Z941F
    25
    25P
    25R
    25I

    40

    200

    145

    110

    85

    15

    4-Φ18

    DZW10

    590

    595

    365

    50

    250

    160

    125

    100

    20

    4-Φ18

    DZW10

    590

    653

    365

    65

    265

    180

    145

    120

    22

    8-Φ18

    DZW10

    590

    665

    365

    80

    280

    195

    160

    135

    22

    8-Φ18

    DZW15

    590

    725

    365

    100

    300

    230

    190

    160

    24

    8-Φ23

    DZW20

    590

    787

    365

    125

    325

    270

    220

    188

    28

    8-Φ25

    DZW20

    590

    902

    365

    150

    350

    300

    250

    218

    30

    8-Φ25

    DZW20

    590

    955

    365

    200

    400

    360

    310

    278

    34

    12-Φ25

    DZW30

    810

    1105

    470

    250

    450

    425

    370

    332

    36

    12-Φ30

    DZW30

    810

    1343

    470

    300

    500

    485

    430

    390

    40

    16-Φ30

    DZW60

    810

    1516

    470

    350

    550

    550

    490

    448

    44

    16-Φ34

    DZW90

    830

    1678

    550

    400

    600

    610

    550

    505

    48

    16-Φ34

    DZW120

    830

    1849

    550

    450

    650

    660

    600

    555

    50

    20-Φ34

    DZW120

    830

    1937

    550

    500

    700

    730

    660

    640

    52

    20-Φ41

    DZW180

    870

    2234

    320

    600

    800

    840

    770

    718

    56

    20-Φ41

    DZW250

    870

    2432

    320

    700

    900

    955

    875

    815

    60

    24-Φ48

    DZW500

    870

    2489

    320

    800

    1000

    1070

    990

    930

    64

    24-Φ48

    DZW500

    1170

    2643

    570

    900

    1100

    1180

    1090

    1025

    66

    28-Φ54

    DZW800

    1170

    2935

    570

    1000

    1200

    1305

    1210

    1140

    68

    28-Φ58

    DZW800

    1170

    3410

    570

    电装型号规格主要尺寸PN4.0 MPa-6.4MPa:




    4.0MPa

    DN

    L

    D

    D1

    D2

    D6

    b

    n-Φd

    电装型号

    L1

    H

    D0

    凸面法法
    RF
    Z940H
    Z940Y
    Z940W
    Z940F
    Z941H
    Z941Y
    Z941W
    Z941F
    40
    40P
    40R
    40I

    40

    200

    145

    110

    85

    76

    18

    4-Φ18

    DZW10

    590

    630

    365

    50

    250

    160

    125

    100

    88

    20

    4-Φ18

    DZW10

    590

    691

    365

    65

    280

    180

    145

    120

    110

    22

    8-Φ18

    DZW10

    590

    711

    365

    80

    310

    195

    160

    135

    121

    22

    8-Φ18

    DZW15

    590

    775

    365

    100

    350

    230

    190

    160

    150

    24

    8-Φ23

    DZW20

    590

    871

    365,

    125

    400

    270

    220

    188

    176

    28

    8-Φ25

    DZW20

    590

    948

    365

    150

    450

    300

    250

    218

    204

    30

    8-Φ25

    DZW30

    810

    1028

    470

    200

    550

    375

    320

    282

    260

    38

    12-Φ30

    DZW30

    810

    1325

    470

    250

    650

    445

    385

    345

    313

    42

    12-Φ34

    DZW45

    810

    1401

    470

    300

    750

    510

    450

    408

    364

    46

    16-Φ34

    DZW60

    830

    1653

    550

    350

    850

    570

    510

    465

    422

    52

    16-Φ34

    DZW90

    830

    1791

    550

    400

    950

    655

    585

    535

    474

    58

    16-Φ41

    DZW120

    870

    2092

    320

    500

    1150

    755

    670

    612

    576

    62

    20-Φ48

    DZW250

    870

    2465

    320

    600

    1350

    890

    795

    730

    678

    62

    20-Φ54

    DZW350

    1170

    -

    570

    700

    1450

    995

    900

    835

    768

    68

    24-Φ54

    DZW500

    1170

    -

    570

    800

    1650

    1135

    1030

    960

    876

    76

    24-Φ58

    DZW800

    1060

    -

    500

    6.4MPa

    40

    240

    165

    125

    95

    76

    24

    4-Φ23

    DZW10

    590

    665

    365

    凸面法法
    RF
    Z940H
    Z940Y
    Z940W
    Z940F
    Z941H
    Z941Y
    Z941W
    Z941F
    64
    64P
    64R
    64I

    50

    250

    175

    135

    105

    88

    26

    4-Φ23

    DZW10

    590

    790

    365

    65

    280

    200

    160

    130

    110

    28

    8-Φ23

    DZW10

    590

    840

    365

    80

    310

    210

    170

    140

    121

    30

    8-Φ23

    DZW20

    590

    890

    365

    100

    350

    250

    200

    168

    150

    32

    8-Φ25

    DZW20

    590

    1020

    365

    125

    400

    295

    240

    202

    176

    36

    8-Φ30

    DZW30

    590

    1100

    365

    150

    450

    340

    280

    240

    204

    38

    8-Φ34

    DZW30

    810

    1290

    470

    200

    550

    405

    345

    300

    260

    44

    12-Φ34

    DZW60

    810

    1470

    470

    250

    650

    470

    400

    352

    313

    48

    12-Φ41

    DZW90

    830

    1500

    550

    300

    750

    530

    460

    412

    364

    54

    16-Φ41

    DZW90

    830

    1820

    550

    350

    850

    595

    525

    475

    422

    60

    16-Φ41

    DZW120

    8701

    2216

    320

    400

    950

    670

    585

    525

    474

    66

    16-Φ48

    DZW180

    870

    2838

    320

    500

    1150

    800

    705

    640

    576

    70

    20-Φ54

    DZW250

    1170

    3320

    570

    电动法兰闸阀实物图:

































    电动法兰闸阀订货流程:
    1、客户采购清单传真至0577-88688270或来电咨询85888062或手机:
    2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
    3、具体商定:交货期、特殊要求等事宜.

    订货须知:
    1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
    a.电动法兰闸阀结构长度;
    b.电动法兰闸阀连接形式;
    c.电动法兰闸阀公称直径;
    d.产品使用介质及温度、压力范围;
    e.试验、检验标准及其他要求。
    2、 温州瑞通阀门厂可根据客户特定要求配置各类驱动装置。
    3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
    4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
