• 分体式水平垃圾压缩站

    详细信息

     加工定制:是  品牌:程力  型号:CLW
     用途:垃圾压缩中转站  结构形式:移动式

    分体式水平压缩垃圾机产品推介方案

    公司简介:
    程力专用汽车股份有限公司是湖北程力集团的重要组成部分,程力专用汽车股份有限公司是东风、福田、解

    放、重汽等大型专用汽车改装厂,是国内知名园林绿化、石油化工、市政环卫、压力容器专用汽车制造商。

    程力注册商标:
    “程力威”牌、国家产品代码:“CLW”,是中国先荣获“中国驰名商标”的专用汽车制造

    企业。
         程力专用汽车股份有限公司技术力量雄厚,检测手段完备,拥有大型设备750台(套)及16条总装

    生产线。产品质量稳定,经营方式灵活,公司现已全面通过ISO9001-2008国际质量体系认证,产品全部通过

    3C国际强制产品认证,并通过出口产品的各项认证。“程力威”产品有680多个品种上国家公告目录。其中

    有不少的车型如洒水车、垃圾车、吸污车、吸粪车等环卫系列车型享受国家免车辆购置税优惠条件。
    随州南

    郊开发区以“程力汽车工业园”命名,“程力威”牌专用汽车成为华中地区专用汽车的一颗璀璨明珠。
    2014

    年,程力专用汽车股份有限公司荣获
    中国民营制造企业500强,排名323位。


    公司产品:
    程力专用汽车股份有限公司其主导品种有园林绿化洒水车、油罐车、吸污车、吸粪车、扫路车、清障车、消防车、高空作业车、高压清洗车、摆臂式垃圾车、挂桶式垃圾车、密封式垃圾车、厢式运输车、半挂车、自卸车、随车吊、粉粒物料运输车、化工液体运输车、混凝土搅拌车、平板运输车、铲雪车、除冰车、养蜂车等多种车型,同时批发东风、解放、楚风各种二类底盘。




    产品概述:
    CLW-JGFT15型分体式垃圾压缩机,是综合了国内技术,在借鉴成熟设备的基础上,针对用户在使用过程

    中出现的问题进行改进的新产品。该产品属于小型分体站,主要用于垃圾量较小的县城、乡镇,该成套设备

    具有以下特点:


    1. 垃圾的储存箱可与压缩主机分离,压缩主机可横向移动,以实现多工位作业;

    2. 垃圾储存箱采用密闭式设计,并设有排污口,压缩过程中污水通过排污口排水,由污水管道流向污水井,可有效避免在转运过程中垃圾臭味及污水流出,不会对环境造成二次污染;

    3. 设备压缩比大,占地面积小、土建要求简单,投资较少;

    4. 设备自动化程度高,采用进口高品质可编程控制器等元件,程序门设计有互锁功能,避免因误操作而造成设备的损坏;

    5. 整机外表整齐美观,结构紧凑,功耗小、效率高、占地面积小、噪声低、操作简便。



    转运站配置清单:




    序号
    名  称 数量
    1 压缩主机(含压头、压缩仓等) 1套
    2 固定料斗 1套
    3 翻转臂、翻转料斗 1套
    4 主机横移机构 1套
    5 闸门提升机构 1套
    6 抱爪 1套
    7 液压泵站 1套
    8 电气系统 1套
    9 污水泵 1套
    10 喷淋除臭降尘系统(选装) 1套
    11 高压清洗设备 1套
    12 12m³垃圾箱体 3个
    13 14吨车厢可卸式垃圾车 2辆


    分体式垃圾压缩设备技术参数



    12方压缩箱主要技术参数与配置

    技术项目 技术参数 相应配置
    型号 LS12型 西门子PLC控制系统,信捷显示器,施耐德电器开关,台湾台达CPU处理器,意大利进口加莱特齿轮泵、阿托斯电磁换向阀。
    外形尺寸:长*宽*高(mm) 5100×2495×2365
    箱体容积(m3 12
    翻料斗容积(m3 2.5
    设备投料口高度mm 1530
    底梁宽度mm 1060
    导向轮轮距mm 2200
    吊耳中央高度(mm) 1570
    液压系统额定压力(Mpa) 21 意大利进口加莱特齿轮泵
    *大压缩力(KN) 280
    压实密度(t/m3 可达0.8
    运行噪音dB ≤65
    电机功率(Kw) 5.5 扬州海纳尔专用电机
    电源 380V.三相.15A,防水设计 德国进口电源插座,插头
    推头循环时间(S) ≤42
    压缩腔单次循环行程容积(m3 1.2
    理论:单机处理垃圾量(m3/h) >92
    卸料后门开启方式 快换液压接头
    整机重量(kg) 4800
    配套车辆 8吨底盘14吨钩臂





    分体式垃圾压缩站垃圾处理能力说明:

    压缩机单机理论处理能力说明:


    ①压缩腔容积:1.5m³;

    ②压头循环时间:40s;


    ③每小时理论压缩次数:3600s/40s=90次;

    ④压缩头每小时理论压缩垃圾体积为:1.5*90=126m³/h;

    ⑤生活垃圾单位体积重量:0.2T/m³;

    ⑥因此,每小时单机理论处理能力:0.2*120=25T/h;


    单套垃圾压缩机日处理能力说明:





    1. 由于垃圾压缩设备实际运行过程中,存在收集车无法保证源源不断倒料,有倒料中断现象存在,另外有垃圾集装箱更换时间等因素,垃圾压缩机处理效率降低,一般按其理论处理能力的60%取值,则其每小时实际处理能力为15T/h左右。​​​​​​​

    2. 垃圾中转站每天按工作时间8小时计算,但环卫收运作业时间则每日集中在4-5小时左右的工作时间内。


    3. 因此,单套垃圾压缩站日处理能力为60-80吨左右,完全满足用户的使用需求。








    配套14吨可卸式垃圾车参数:


    项     目 单  位 CLW5161ZXXD5型车厢可卸式垃圾车
    尺寸参数 整车外形尺寸 mm 7500x2470x3150
    轴距 mm 4700
    前悬 mm 1430
    后悬 mm 1370
    轮距 前轮 mm 1900
    后轮 mm 1860
    接近角 20
    离去角 16
    *小离地间隙 mm 400
    质量参数 整备质量 kg 7660
    额定载质量 kg 7945
    *大总质量 kg 15800
    性能参数 *高车速 km/h 90
    *大爬坡度 % 35
    *小转弯直径 m 18.4
    制动距离(满载30km/h) m ≤10
    燃油油耗(限定工况) L/100 km 27.9
    作业性能参数 拉臂钩*大提升力 kg 15000
    拉臂钩钩心高度 mm 1530
    钩臂*大水平滑动距离 mm 900/1000mm
    导轨宽度 mm 1070
    钩箱时间 s ≤60
    卸箱时间 s 50
    倾卸角 49/50

    主要部件型式与参数
    项目 东风天锦系列底盘
    汽车底盘 底盘型号、类别、生产企业 DFL116BX1V 汽车二类底盘 东风商用车有限公司
    发动机型号、生产企业 ISB210 50东风康明斯发动机有限公司
    发动机*大功率/排量 155Kw/5900/ml
    变速器型号、生产企业 法士特8档变速箱  陕西法士特齿轮有限责任公司
    前/后桥 4.5T/9T单级减速后桥
    后桥主减速比 5.286
    轮胎 1000R20
    燃油种类 满足第五阶段排放要求的柴油
    排放标准 国Ⅴ
    拉臂钩 拉臂钩型号、生产企业 程力专用汽车股份有限公司精工环卫厂
    拉臂钩*大提升力 15000kg
    液压系统 型式 气控液
    主要元件 液压油泵、操作阀、平衡阀、液压锁、钩臂主操作油缸、套臂内滑动油缸、液压油管、液压油箱
    系统额定压力 20MPa
    液压油箱容量 80L

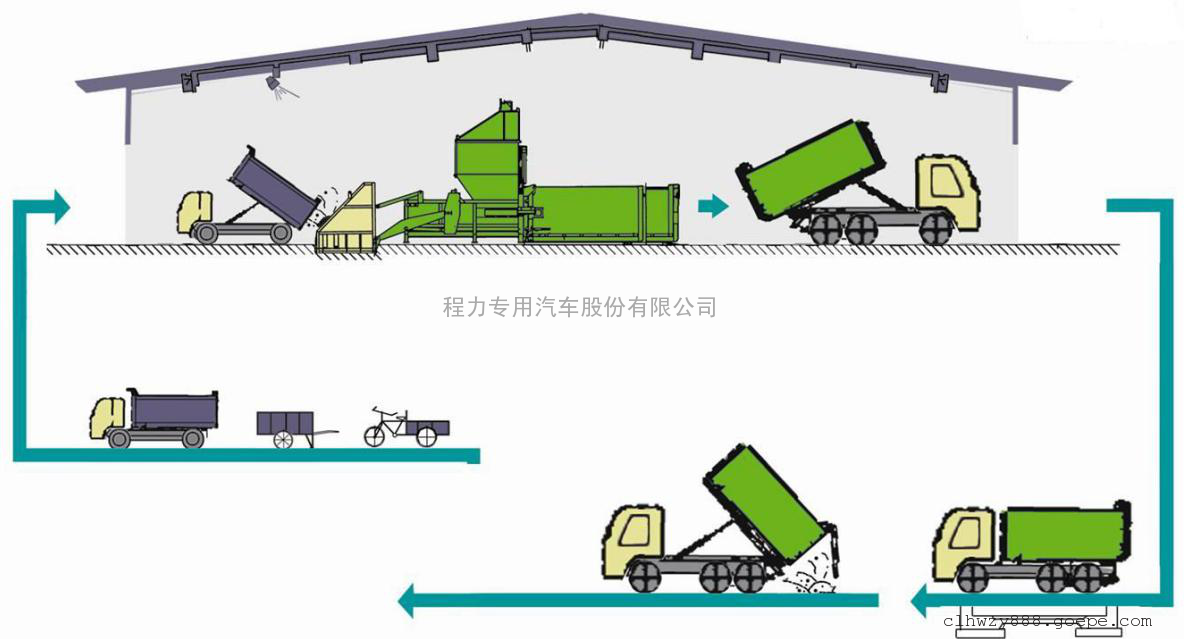

    转运流程图:

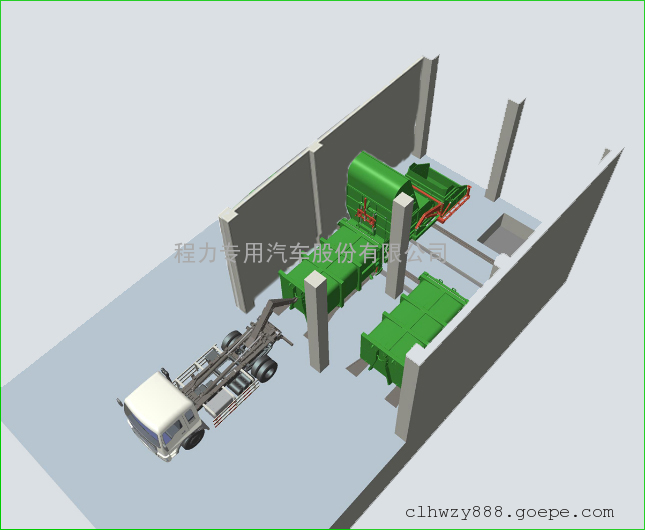

    分体式水平垃圾站效果图:





    售后服务承诺:凡湖北程力改装的车辆,底盘部分全国服务站联保(三包一年或三万公里),上装产品质量一律实行国家三包,整车三包一年或三万公里,期间出现任何质量问题(人为或不可抗拒力因素除外),由我厂负责上门保修(省内24小时到位,省外48小时到位)。

    订车流程:
    1、咨询洽谈(电话洽谈或来厂考察洽谈)
            2、签订汽车购销合同(传真、邮递或者来厂签订)
               3、我厂按时按质生产 (严格按照合同条款执行)
    4、交付验收 (以合同签定内容为准)


    厂址:湖北省随州市南郊平原岗程力汽车工业园

    详细资料和报价请直接拨打电话或微信联系,更有多种优惠车型。
