• HSBG-V3931KWD06耐腐蚀双向拉绳开关

    详细信息

     品牌:杭荣  型号:HSBG-V3931KWD06  加工定制:是
     工作电压:380 V 工作电流:10 A 结构类型:开关量
     产品认证:内部  适用范围:皮带输送机
    HSBG-V3931KWD06双向拉绳开关说明书
    产品型号:HSBG-V3931KWD06
    产品名称:双向拉绳开关
    产品厂家:湖北杭荣电气有限公司
    简介
    拉绳开关分为手动复位和自动复位两种,需要达到国家规定 IP 等级。
    自动复位:动作后能自动回到初始位置,但可能会造成误差启动。
    手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复
    位手柄可使其返回初始位置。
    拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来
    重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的
    应用。
    原理
    拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
    拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两
    侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意
    处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使
    精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运
    行。
    安装调整
    拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保
    检修人员在紧急情况下操作方便。
    1、将拉绳开关固定在机架上。
    2、一侧的两台开关之间距离为 50m 左右,采用直径为Φ4 的钢丝绳
    连接,松紧应适度。
    3、为减小钢丝绳自重对开关启动的影响,每隔 3m 在机架上装一个
    托环,以支撑钢丝绳。
    4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用
    紧线器将两侧拉绳张紧,并确保两侧张力均衡。
    (注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)
    注意事项
    1、先切断总电源,接着要用万能表测出火线,开关一定是要装在火
    线的一端。
    2、将火线在适合的地方剪断,就有两个接头了,拉线开关也有两个
    接头 。
    3、将火线的两个接头削皮露出金属丝,分别任意接到开关的两个接
    头上。
    4、在连接好的接头将过长的金属丝剪掉,以防两条金属丝碰撞短路。
    5、旋开拉线开关的盖子,可以看见那里有一个金属转轴,它的一端
    是有洞的。
    6、拉线开关的塑料外壳侧面也有一个洞,先将拉线穿过塑料外壳洞
    口将拉线引入拉线开关内,再将引入的拉线一端引入转轴,打结,将
    打结后过长的拉线修短,就可以了。
    7、*后旋好拉线开关的盖子,防止触电。
    适用范围
    拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规
    皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生
    产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料
    机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在
    现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设
    备的保护作用。
    因为它既有行程开关、微动开关的特性,同时又具有传感性能,并且
    动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防
    水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化
    工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头
    等行业使用的带式输送机输送系统中。
    拉绳开关可能在一些企业里面会用到,其实的地方也许没有见过,其
    实一些农村里面还在用着拉绳开关呢。虽然人民都富裕了,一些农村
    仍然在使用着拉绳开关。

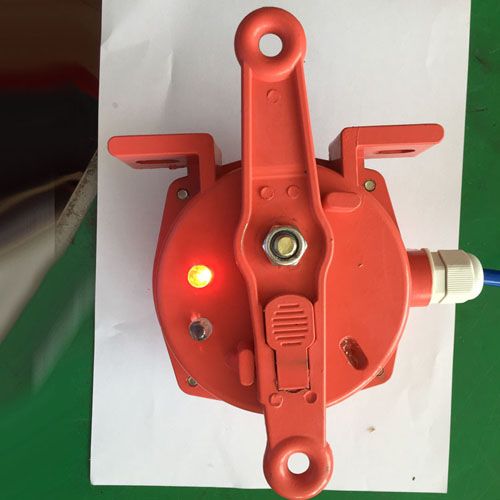

    产品实物图:

    HSBG-V3931KWD06耐腐蚀双向拉绳开关

    HSBG-V3931KWD06双向拉绳开关
