• 万濠影像测量仪VMS-3020G 苏州万濠总代理 现货供应

    详细信息

     品牌:万濠  型号:VMS-3020G  加工定制:否
     操作方式:鼠标自动  分辨率:0.0005 mm 测量行程:300*200
     放大倍率:33-195X  测量精度:(2.5+L/100)μm  外形尺寸:1000*600*500 mm

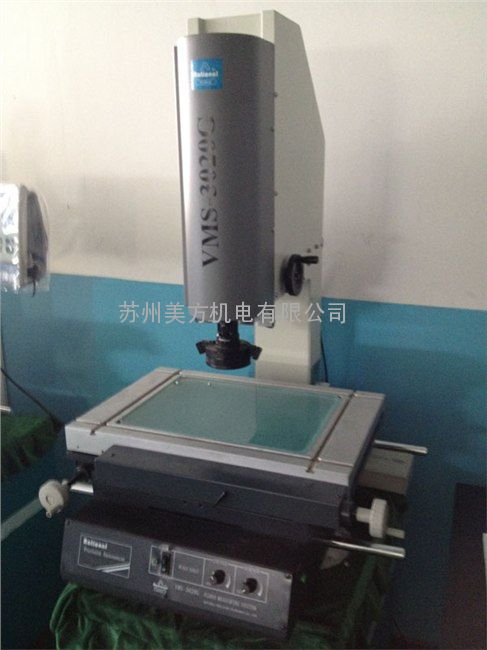

    万濠影像测量仪VMS-3020G 苏州万濠总代理 现货供应
    万濠影像仪-VMS-3020G


    产品名称:万濠VMS-3020G影像测量仪、影像仪、二次元测量仪
    产品用途:该产品适用于二坐标测量为目的的一切应用领域,如机械、电子、仪表、塑料、冲压等行业被广泛使用。
    测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
    产品特点
    CPJ-3020AZ系列数字式测量投影仪整机品质优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。仪器配有物镜旋转盘,可同时配备三个物镜,在不同放大倍率工作时,只须旋转转盘即可,不需要在单独更换物镜,操作更加方便简单,仪器调焦由投筒升降实现,行程大,稳定性好;工作台不升降,增强了稳定性,测量范围的啊,精度高。

    1.全正像:不必因上下颠倒,左右区分而烦恼
    2.高精度:(3+L/75)可达国外同等仪器精度
    3.大行程:200*100*100(调焦)
    4.大载荷:50KG荷重精度指标不变
    5.投影筒:升降调焦
    6.寻边器:自动瞄准采样(选配)

    技术规格参数
    仪器型号:CPJ-3020AZ
    金属台面尺寸(mm) 404*228
    玻璃台尺寸(mm) 260*160
    X坐标行程 200
    Y坐标行程 100
    Z坐标行程 100(调焦)
    仪器测量精度(μm) 3+L/75(L为被测长度,单位:mm)
    X、Y坐标数显解析度 0.5μm
    外形尺寸 长*宽*高(mm) 780*780*1100
    仪器重量 单位(kg) 160
    投影屏 投影屏尺寸(mm) Ф 312,使用范围 > Ф300刻有米字线)
    投影旋转范围 0~360° 旋转角度数显解析度 1 ′ 或0.01°
    测量最大高度(mm) 90
    仪器电源 110V/220V(AC) 50/60Hz 总功率400W
    建议放置台 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm)
    数据处理系统 DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出
    仪器照明 透射与反射照明光源均为24V,150W卤素灯
    备注:影像测量仪VMS-3020G标配不含电脑,我司可以为可以配电脑,客户也可自行选购电脑,单选购的电脑必须带有PCI插槽

    公司地址为:苏州吴中区东环南路999号中博科技园A415,各位可以带上您的工件上门试测,看是否符合您的标准如需试测请提前预约
