• 40t刮板机 sgb620/40t刮板机 厂家 嵩阳煤机

    详细信息

     型号:sgb620/40t  加工定制:是  输送能力:150 t/h
     功率:40 kw 输送距离:100 m 外形尺寸:1500×620×180 m
     重量:10000 kg 适用领域:矿业输送
        40t刮板机 sgb620/40t刮板机 厂家 嵩阳煤机
        40t刮板机全称为SGB620/40t刮板机,是有郑州嵩阳煤机刮板机厂家生产的中小型刮板机,适用于中小煤矿,运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠,可谓是煤矿运输机里的魏五子徐晃,被全国上千家中小煤矿装备,40t刮板机 sgb620/40t刮板机在煤矿服役期间因其通用可靠的性能,在行业中销量一直是遥遥领先,深受广大煤矿企业欢迎;下面咱们就来看看40t刮板机 sgb620/40t刮板机
         40t刮板机 sgb620/40t刮板机主要技术参数:
    型 号 设计长度
    (m)
    输送量
    (t/h)
     链速
    (m/s)
    装机功率
    (kw)
    圆环链规格
    (mm)
    中部槽规格(mm)
    SGB620/40t 100 150 0.86 40 18×64-B 1500×620×180
        该机组成及各部件工作原理:该机主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾等部件组成。
        工作原理:

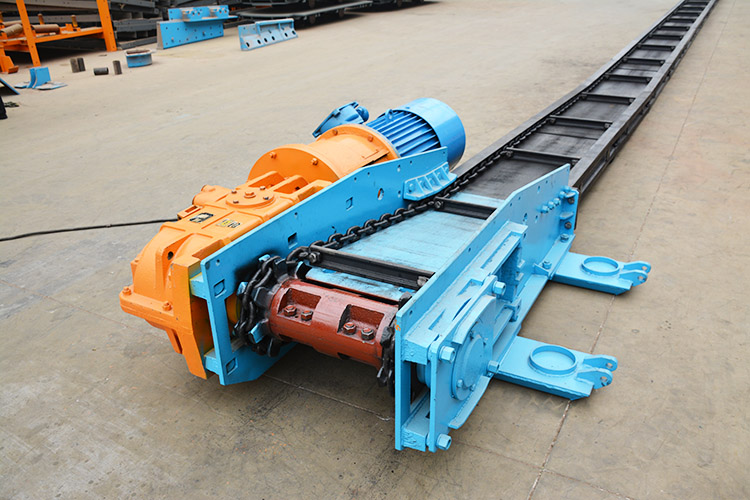

        1.传动部:主要由电动机、液力偶合器、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成,联结罩将电动机、液力偶合器、减速器连成一个整体,动力通过减速器传递至链轮,链轮带动刮板链构成封闭式无极传动链,从而起到运输煤炭的作用。
        a.液力偶合器:主要由外壳、泵轮、透平轮等零件组成,靠液力传递动力,减少启动的冲击和震动,实现过载保护.

        b.减速器:为三级圆锥圆柱齿轮传动,传动功率40千瓦,传动比24.564。为保证轴承正常运转,应对轴承的轴向游隙进行适当调整:第一轴为0.04-0.10;第二轴为0.08-0.15;第三轴为0.07-0.15;第四轴为0.2-0.4,圆弧伞齿轮轴向位置也应适当调整,以保证合理的啮合侧隙和接触斑点,其啮合侧隙不小于0.17毫米;接触斑点沿齿长和齿高方向不小于50%。第一轴轴向游隙可通过调整螺母进行调整,第二、三、四轴轴向游隙用调整垫进行调整。
       c.链轮:与半滚筒组装成一体,为刮板链传递动力。
       d.机头架:机头架由侧板、中板、底板等零件组焊而成,其侧面分别用以固定减速器和盲轴总成,尾端与过渡槽连接。
       e.盲轴:由轴承座、盲轴等零件组成,其主要作用是支撑链轮。
       f.紧链器:由偏心轮、壳体、闸带、制动轮等零件组成,通过闸带抱紧制动轮实现制动,并与紧链挂钩配合使用,起到张紧刮板链的作用。
        2.过渡槽:由槽帮钢和中板组焊而成,是机头架和中部槽的过渡连接装置。
        3.中部槽:是该机的重要组成部分,由槽帮钢、中板、连接销组焊而成,中部槽与中部槽之间通过连接销实现纵向连接。
        4.刮板链:由圆环链、刮板、开口式连接环、螺栓组装而成,刮板材料为扎制型钢时,带有斜面的一侧与中部槽中板接触,起到刮煤作用,锻造刮板无此要求,可随意安装。连接环凸起部分起导向作用。
        5.机尾:由机尾架和机尾轴组装而成,是刮板链回转的导向机构。
        6.左右挡煤板:整机出厂时一般不配置左右挡煤板,可根据您的需求联系嵩阳煤机特殊定制。
        40t刮板机 sgb620/40t刮板机,煤矿运输机里的徐晃,“古人患不遭明君,今幸遇之,当以功自效,何用私誉为”。
