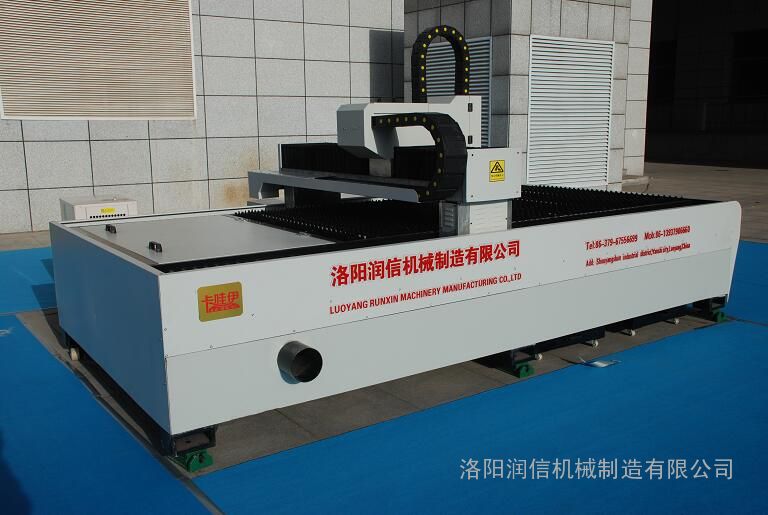

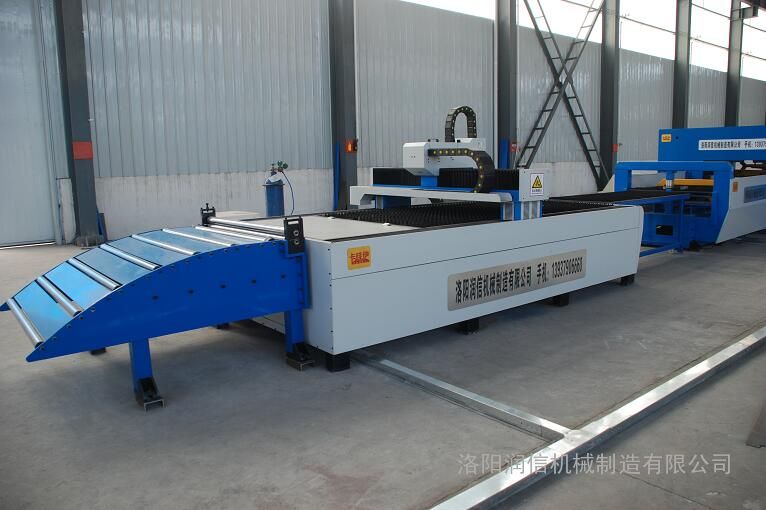

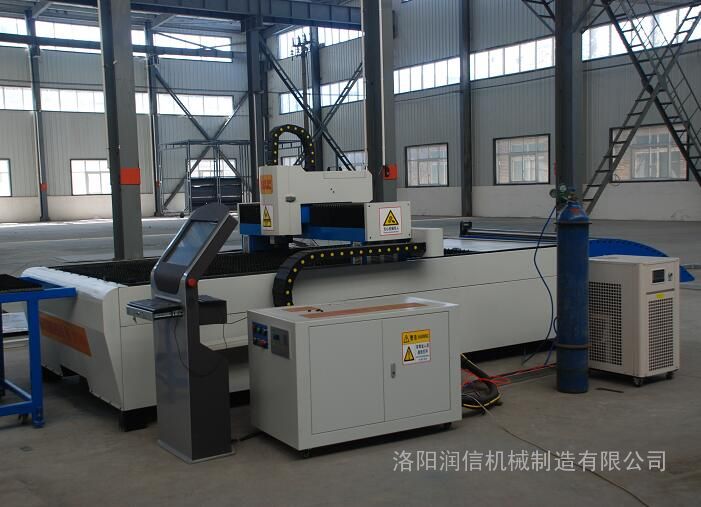

• 钣金光纤激光切割机 750w、1000w激光切割机

    详细信息

     品牌:卡哇伊  型号:CE  切割能力:1-20
     空载转速:100 rpm 额定功率:750 w 额定转速:120 rpm
     空载冲数:1000 spm 电源类型:交流电源  电源电压:380v
     功率:750000 w 锯片直径:00 mm 最大锯切深度:20 mm
     适用范围:金属板材  重量:15000 kg 加工定制:是
    • 设备配置、参数

    1、主要配置
    序号 项目 项目和牌号 备注
    1 主机 RXJG-500-3015
    RXJG-750-3015
     RXJG-1000-3015
     RXJG-1500-3015
    加工幅面:1.5×3M(3~6)   激光功率:500W、750W、
    1000W、1500W         进口光纤激光器
    2 精密齿轮齿条 台湾YYC
    3 精密减速机 台湾APEX
    4 精密直线导轨 台湾上银 也可选配台湾银泰系列
    5 激光切割头 昆山普雷斯特 也可选配美国LASER MECHAISMS
    6 控制系统带激光切割专用套料软件 上海柏楚
    7 伺服电机 台湾台达/日本安川
    8 床身、控制柜、操作台 洛阳润信
    9 激光发生器 美国IPG/罗芬 也可选配国产瑞科
    10 循环冷水机组 东露阳 也可选配汉立、同飞等
    11 辅助气体控制系统 洛阳润信


    2、主要参数
    技术指标 技术参数
    激光波长 1080nm
    额定输出功率 500W/750W/1000W/1500W
    瞄准定位 红光指示
    有效加工面积 1500mmX3000mm
    Z轴行程 100mm
    X/Y/Z轴定位精度 ±0.05mm
    X/Y/Z轴重复定位精度 ±0.03mm
    碳钢最大切割厚度 根据激光器功率
    X、Y轴最大定位速度 100m/min
    X、Y轴最大加速度 0.8g


    二、机床工作环境要求
    工作环境温度 -10℃~45
    相对湿度 <90%无冷凝
    周边环境 通风,无较大振动
    电源电压 3×380V±10%/220V±10%
    电源频率 50Hz

    三、设备介绍
    1、主机系统
    机架采用框式焊接结构,整体刚性好、强度高;横梁体采用轻量化设计,具备良好的加速性能,经过数控龙门铣床精密加工,确保运动精确。
    焊接件进行时效处理消除焊接应力,有效防止结构变形。
      专门设计的电气控制柜采用全密封结构,避免灰尘进入,电气系统运行可靠。
    采用台湾HIWIN方形精密直线导轨,定位精度高,磨损少;能长时间维持高精度,组装容易并具互换性。
      纵横向均采用进口高精度斜齿轮齿条驱动,配备高精密减速机和交流伺服系统,实现高精确定位传动。

        2、激光器
    采用世界先进的光纤激光器,其性能稳定、产品整体质量得到安全保障

    (1) 光纤激光器电-光转化效率高,转换效率达30%以上,中功率光纤激光器采用水冷,可大幅度节约工作时的耗电,节省运行成本,达到最高的生产效率;
    (2) 激光器运行时仅仅需要电能,不需要产生激光的额外气体,具有最低的运行和维护费用;
    (3) 光纤激光器采用半导体模块化和冗余设计,谐振腔内无光学镜片,不需要启动时间,具有免调节、免维护、高稳定性的优点,降低了配件成本和维护的时间,这是传统激光器无法比拟的;
    (4) 光纤激光器的输出波长为1.06微米,是CO2波长的1/10,输出的光束质量好,功率密度高,有利于金属材料的吸收,具有卓越的切割能力,从而使加工的费用最低;
    (5) 整机光路由光纤传输,不需要复杂的反射镜等导光系统,光路简单,结构稳定,外光路免维护。

    3、切割头
    切割头配置最灵敏的柏楚电容式非接触式自动跟踪系统,可以调整最佳的焦距、保证整板最佳的切割效果,避免了材料不平整时,焦距变化问题引起的材料报废。
    切割头中含有保护镜片,使聚焦镜等贵重的易耗品消耗量极少;由于该切割头配有非接触传感装置,在系统的控制下,能够实现稳定的Z轴浮动功能,直接消除了板材不平对切割质量的影响。

        4、冷却系统
    采用东露阳光纤激光专用冷水机组冷却激光器,满足光纤激光器腔体及出光口的恒温需求。
    高洁净的循环水系统,配套过滤装置。

       5、辅助配气系统
    辅助气体控制系统由过滤器、气动元件和管路组成。辅助气体控制系统采用集中控制,不同的辅助切割气体由控制系统切换,并可调节压力的大小。
    压缩空气经过干燥过滤处理后可以使用(除水、除油、除尘)。

    6、辅助制造系统
    上海柏楚激光切割专用数控系统可以提供图形处理、参数设置。自定义切割过程编辑,模拟,排序及空走和加工等。


    四、数控系统

    硬件配置:
        l USB2.0接口,支持U盘读写;
        l 控制轴数:2轴联动直线和弧线插补;
        l 控制电机:伺服电机
        l 可编程输出:7
        l 可编程输入:16
        l 有断电保护功能,抗干扰性能强;
    软件特点:
    全中文菜单,直观简洁,短时间可掌握操作方法;
    根据需求存储任意多个加工文件;
    实时运动和切割状态显示;
    支持AI、DXF、PLT等图形数据格式,接受Mater Cam、Type3、文泰等软件生成的国际标准G代码,导入DXF图形时,直接提取AutoCAD文字轮廓;
    系统调入图形图像数据后,可进行编辑排版(如缩放、旋转、对齐、复制、组合、平滑、合并等操作);
    对导入的数据自动进行合法性检查,如:封闭性、重叠、自相交、图形之间距离检测;
    根据切割类型(阴切、阳切)、内外关系、干涉关系,自动计算切割图形的引入、导出线;
    根据加工工艺需要,可任意修改图形切割开始位置和加工方向,同时系统动态调整引入引出线位置;
    文件导入时自动优化加工顺序,同时还可以手工调整,减少加工时间,提高加工效率;
    选择图形输出,支持在任意位置加工局部数据,对补料特别有用,同时可以使用裁剪功能,对某个图形的局部进行加工;
    独特断点,加工过程可以沿轨迹前进、回退,灵活处理加工过程遇到的各种情况;
    根据加工图形、原材料大小,进行自动套料(可选功能模块)

        机器功能特点
    全时切割,高效切割,高质量切割,高材料利用率。
