• 静电除尘器高频电源_1000mA/80kV

    详细信息

     品牌:辉能电子  加工定制:是  类型:三相变频电源
     型号:HNHF-III  电路方式:线性放大型  负载类型:阻性负载
     控制方式:变频  输入电压:380 V 输出电压:800000 V
     输入频率:50 Hz 输出频率:40000 Hz 效率:92 %
     波形失真度:10 % 负载稳压率:90 % 频率稳压度:90 %
      静电除尘器高频电源与传统的可控硅控制工频电源相比性能优异,具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、采用三相平衡供电对电网影响小等多项显著优点。
    一、静电除尘器高频电源介绍
    1、概
    电除尘器高频高压电源与传统的控硅控制工频电源相比性能优异,具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、采用三相平衡供电对电网影响小等多项显著优点。特别是可以较大幅度地提高除尘效率,所以它是传统可控硅工频电源的革命性的更新换代产品,实现了电除尘器供电电源技术水平质的飞跃。
    该产品IGBT采用了日本富士公司的,主要电器元器件都采用了国际知名品牌,控制采用数字化控制,具有多种通讯方式,以便集中管理控制。

    2、静电除尘器高频电源的特点
    ▲静电除尘器高频电源更好的节能效果:高频电源具有高达90%以上的电能转换效率,在电场所需相同的功率下,可比常规电源更小的输入功率(约50%),具有节能效果。;有更好的荷电强度,在保证了粉尘充分荷电的基础上,可以大幅度减少电场供电功率,从而减少无效的电场电功率。
    ▲静电除尘器高频电源三相平衡供电:高频电源为三相输入,三相供电平衡,功率因数大于0.9,无缺相损耗,无电网污染。
    ▲静电除尘器高频电源可提高电晕功率:高频电源的输出电压纹波系数比常规电源小(高频电源约1%,而常规电源约30%),可大大提高电晕电压(约30%),从而增加电场内粉尘的荷电能力,也减小了荷电粉尘在电场中的停留时间,从而可提高除尘效率。电晕电压的提高,同时也提高了电晕电流,增加了粉尘荷电的机率,进一步提高除尘效率,特别适用于高浓度粉尘场合。
    ▲静电除尘器高频电源更好的电源适应性:与工频电源相比,高频电源的适应性更强。高频电源的输出由一系列的高频脉冲构成,可以根据电除尘器的工况提供***合适的电压波形。间歇供电时,供电脉宽***小可达到1ms,而工频电源***小为10ms,可任意调节占空比,具有更灵活的间歇比组合,可有效抑制反电晕现象,特别适用于高比电阻粉尘工况。
    ▲静电除尘器高频电源更好的火花控制特性:高频电源的火花关断时间<10μs而工频电源需10ms,火花能量很小,电场恢复快,提高了电场的平均电压,从而可提高了除尘效率。
    ▲静电除尘器高频电源完善的保护功能:为保证设备的安全可靠运行,具有输入过流、IGBT过流过热、输出开路短路保、IGBT散热器和变压器油过热等保护,基本上是属于免维护的产品。
    ▲静电除尘器高频电源方便的调试界面:高频电源一般安装于除尘器顶部,LCGP高频电源装有液晶触摸人机界面,在就地可完成开停、设定参数、查看各种运行参数等功能,大大提高设备调试的方便性。
    ▲静电除尘器高频电源标准的联络通讯能力:采用标准的MODBUS 协议通讯,可以方便与上位机系统通讯,实现远程管理和系统集成。

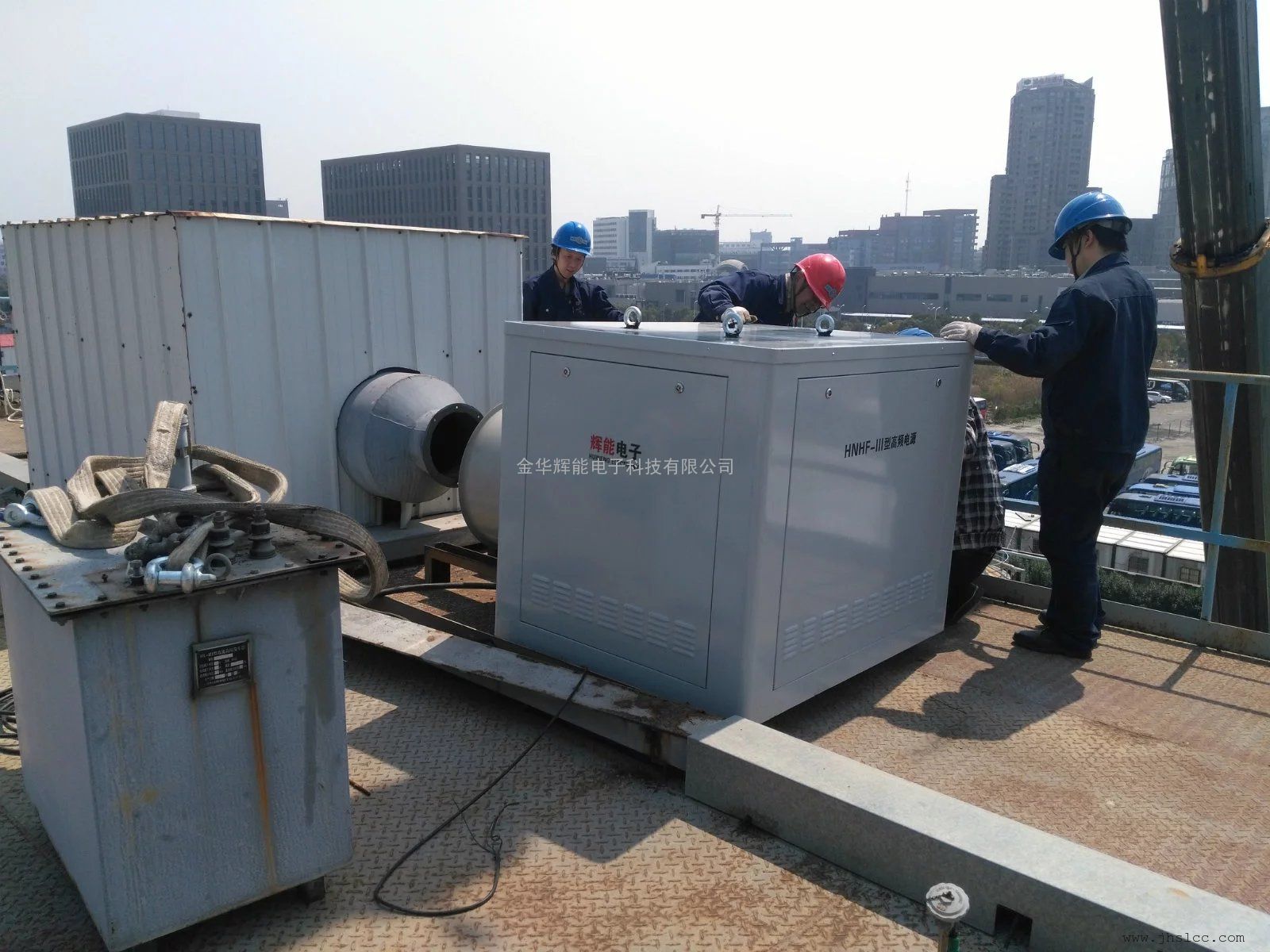

    ▲静电除尘器高频电源更方便的安装方式:高频电源采用集成一体化结构,体积更小、重量更轻,高频电源直接安装在电除尘器顶部,节省配电室空间,节省大部分信号电缆和控制电缆,减少安装费用。高压出线位置及轮子位置与工频整流变压器完全一样,非常适合电源的改造。

    3、静电除尘器高频电源与工频电源性能比较表

    工频电源
    高频电源
    主电路形式
    比较简单
    相对复杂
    供电方式
    工频脉动
    系列窄脉冲
    工作频率
    50Hz
    20~50kHz
    供电脉冲
    比较宽
    比较窄
    火花控制能力
    较弱
    很强
    对电场环境的适应性
    一般
    电源利用率
    大约60%
    大于 90%
    功率因数
    大红60%
    大于90%
    电源体积、重量
    体积大,重量重
    体积小,重量轻
    电源相数
    两相  不平衡
    三相  平衡
    控制电路
    比较简单
    相对复杂
    4、静电除尘器高频电源在电除尘器中应用的特点
    静电除尘器高频电源输出平均电压:静电除尘器高频电源在电除尘器的一电场,往往需要较大的荷电能量,因而需要尽可能地提高电场电压。由于工频电源电场电压是波动的,其平均电压比峰值电压要低25%左右,当峰值电压达到击穿点时,平均电压还是比较低的,这就影响了电场粉尘的荷电。高频电源在连续工作时,其电场电压为一直流,其运行平均电压基本上就是击穿电压,比工频电源平均电压要高大约30%,因而可以增加粉尘的荷电,从而提高除尘效率。高频电源可以对每个电流脉冲进行控制,其脉冲高度、宽度及频率均可以进行控制,因而可以形成任意的电压和电流波形,以适合电除尘器的不同需求。
    静电除尘器高频电源高效的供电方式:国内外的研究证明,采用窄脉冲供电能够有效地增强电除尘器内粉尘的荷电强度,增加粉尘的电驱动力,从而提高电除尘器的收尘效率。
    静电除尘器高频电源快速的火花处理:在电场击穿放电时,因工频电源的可控硅不能实现及时关断,还将继续供电,直至电流过零,因而引起较大的电流冲击,而此冲击电流的能量又被用来进行气体电离,因而火花能量较大,等待电场恢复的时间比较长。而在高频电源的情况下,因静电除尘器高频电源供电每个脉冲的时间很短,一旦检测到火花发生可以立刻关闭供电脉冲,因而火花能量很小,等待电场恢复的时间就少得多。
    实际上,高频电源还可以采用更多种运行方式,以适应各种不同的工况。
    静电除尘器高频电源通过采用前级电场增大供电功率,后级电场减少供电功率的运行模式,可以实现提高电除尘器收尘效率,同时又节约电能的目的。
    国内外的试验表明,使用静电除尘器高频电源可以提高电除尘器效率,减少粉尘排放达30%—70%,而供电损耗则可减低30%—80%(视不同工况)。
