• 地下水超采专用设备一体插入式超声波流量计

    详细信息

     品牌:海峰  型号:TDS-100  加工定制:否
     类型:超声波  测量范围:0-100000 m3/h 精度等级:1%
     公称通径:DN80-DN6000 mm 适用介质:水 自来水 等各种液体  工作压力:1.6 MPa
     工作温度:-40-160 ℃

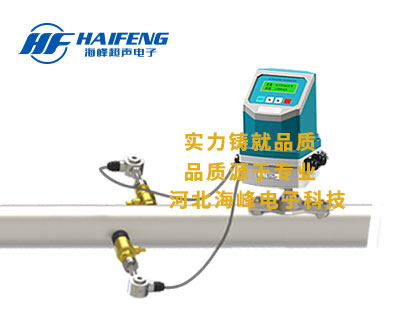

                               地下水超采专用设备一体插入式超声波流量计
    地下水超采项目专用设备 一体插入式超声波流量计生产厂家  河北海峰电子科技有限公司
    厂家联系 焦经理 易叁零易贰易五五叁易玖
    河北地下水超采专用一体插入式超声波流量计生产厂家/一体插入式流量计技术参数

    插入式超声波流量计特点:
          插入式超声波流量计解决了外缚式传感器长时间工作信号衰减和管道内表面结垢而接收不到信号的问题,不停产安装,可适用于钢管、铸铁、玻璃钢、PVC和水泥管等各种管道。
    插入式传感器是集外缚式传感器与标准管段式传感器二者优点于一身的产品,其特点为:
     1)解决了由于管道内壁结垢或腐蚀严重时,使用外缚式传感器信号弱、测量不正常的难题,也可以在水泥管路上安装;
     2)使用的专用开孔工具可以使传感器在带压不停产的情况下安装,无压力损失,保证生产正常稳定运行,日后维护也无需停水,真正做到免维护;
     3)该传感器的超声波发射晶体与被测量液体直接接触,提高了测量精度和机器的运行稳定性;
     4)相对电磁流量计,在大口径上使用既经济又可靠准确。


    主要技术特点
    TDS-100型系列超声波流量计采用微处理技术,超大规模集成电路,与其它超声波流量计相比除具有“三高一低”(高精度、高可靠性、高性能、低价格)的显著特点外,还具有下列更多优势:
    1)0.2ns直接时差测量电路,40ps时差测量分辨率,保证仪表可达到1%的线性度和0.5%的重复性,测量精度达1%。
    2)低电压、多脉冲信号双平衡发射接收海峰技术,抗干扰电路设计,可用于几乎全部工业环境(特别是变频器环境中)。
    3)全窗口化中文显示,2×20字符液晶显示器。
    4)正、反双向计量,可计量正、负、净累积流量,流速等。
    5)外壳模具制造,防护等级:IP67
    6)配温度变送器可实现热量计量,可显示瞬时流量(m3/h)、流速(m/s)、累计流量(m3)、累计热量(GJ)、峰值流量及时间等。
    7)在机器上配有防雷击元件,以保障机器在雷区良好的运行,也可在电源上直接并上避雷器,以便得到更好的保护。
    8)完备的信号输出和灵活的联网功能,可满足不同用户的各种要求。
    1输入信号:5路4-20mA模拟输入,精度0.1%,可输入温度、压力、液位等其它信号。
    2输出信号:1路4-20mA或0-20mA模拟电流信号;继电器及OCT输出;RS-232/485标准串行接口输出;可利用GPRS、PSTN、CAN总线、GSM短消息联网。
    9)完备的软件设计:日、月、年累计功能:可记忆前512个运行日、前128个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量,便于查询和管理。
    10)上、断电管理功能:可记录前64次上电、断电时间及上、断电时刻的瞬时流量,保护所有数据,用户可以选择自动或手动补量,减少用户流量损失。
    11)具有故障自诊断功能,并可自动记忆前64个运行日的工作状态是否正常。
    12)低功耗、高可靠性;TDS-100型系列在设计中选用了世界著名的IC生产厂家的产品,品质超群,整机功耗仅2W。
     性能参数
    项目 性能/参数




    准确度 1.0 %  时差分辨率40皮秒
    重复性 0.2%
    *大流速 12m/s
    测量周期 500mS (每秒2次,每个周期采集128组数据)
    测量原理 超声波时差原理,4字节IEEE754浮点运算
    显示接口 可连接2×10背光型汉字或者2×20字符型液晶显示器
    操作 接4键或16键轻触键盘以及PC计算机设参软件
    输入 3路4-20mA输入可选,准确度0.1% ,可输入压力、液位、温度等信号,也可以作为数字接口使用
    两路三线制PT100或PT1000(TDS16版)铂电阻输入回路,可实现热量计量功能(焓差法)
    输出 电流信号 :4-20mA, 阻抗600Ω浮空,准确度0.1% 。
    频率信号 :1-9999Hz之间任选,OCT输出。
    脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程,默认200ms) 。
    报警信号:双路OCT输出,可选近20种源信号。
    数据接口:隔离RS485串行接口。
    定时打印、数据输出功能
    通讯协议 MODBUS协议、M-BUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
    其它功能 日月年累计流量自动记忆功能,上、断电时间和流量管理功能并可实现自动或手动补加;
    日月年累积数据都可以通过MODBUS协议读出。
    可编程定量控制器(可使用外部输入信号或MODBUS指令启动);
    1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;
    工作参数可固化到机内的FLASH存储器中,上电时自动调出;
    用户能够通过E-mail传送来的代码文件实现软件升级
    故障自诊断功能。
    故障时间计时器。
    备用电池 断电条件下,TDS16版主板使用电容放电将数据固化到flash中。
    其余版本主板使用CR2032,保持10万小时数据不丢失
    环境温度 -10℃~120℃  (大于此温度范围要求请与厂家联系)
    工作时间 连续
        85~264VAC/24VDC
    传感器 插入式 测量管道材质不限(不停产安装)适用于管径DN80以上。
    信号电缆 用SEYV75-2屏蔽双绞线缆,特定场合单根可加长至500 米(不推荐)。
    防护等级 IP68(可浸水工作)
    可测管道 管材 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。
    衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
    内径 80mm~6000mm(π型管段式内径可小至2毫米)
    直管段长度 上游≥10D,下游≥5D,距泵出口处≥30D。
    测量介质     水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
        ≤20000 ppm,污水测量效果好,绝大多数污水管道可稳定测量。
        -40℃~160℃
        可对正反向流量分别计量,并可计量净流量。


    地下水超采项目专用设备 一体插入式超声波流量计生产厂家
    河北海峰电子科技有限公司           厂家联系 焦经理 易叁零易贰易五五叁易玖
     河北地下水超采专用一体插入式超声波流量计生产厂家/一体插入式流量计技术参数
