• 矿用隔爆型电动球阀

    详细信息

     品牌:经瑞  型号:BV-E100CH PN25  结构形式:杠杆式
     材质:不锈钢  连接形式:法兰  公称通径:100 mm
     适用介质:水;蒸汽;油品  压力环境:常压  工作温度:常温
     驱动方式:伺服  流动方向:单向  标准:国标
     零部件及配件:执行器  用途:排污  类型:直通式
     作用对象:电站

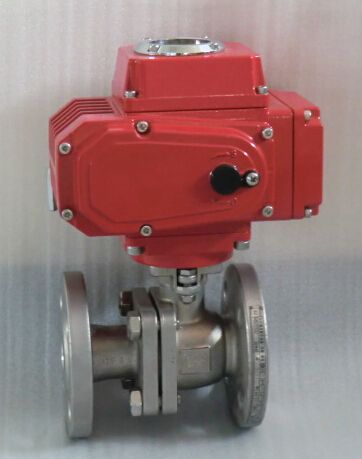

    矿用隔爆型电动球阀
    电动球阀适用于煤矿井下具有瓦斯,煤尘爆炸危险及水质差,水压范围广的自动化防尘,防灭火装置作水路自动控制开关。是一种由球体旋转而开闭水路的新型电动阀门,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种通用电磁阀的理想替代产品。
    ■ 主要技术参数
    ● 阀体
    阀体形式 直通铸造阀
    公称通径 DN15300mm
    公称压力 PN1.62.54.06.4 MPaANSI 150300LB JIS 102030K
    法兰标准 JISANSIGBJBHG
    连接形式 法兰式、焊接式、螺纹式
    阀盖形式 一体式
    压盖型式 压板压紧式
    密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    ● 阀内件
    阀芯形式 O型球体阀芯
    流量特性 近似快开型
    ● 执行机构
    执行器型号 3810RJRV、HQJRQ
    主要技术参数 电源电压:220V/50Hz380V/50Hz、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP65(IP67)、隔爆标志:ExdBT4、手操功能:手柄
    环境温度:-25+70℃、环境湿度:≤95%
    注:如需详细执行器参数,请进入电动执行器页面进行查阅。
    ■ 主要性能指标
    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
    允许压差(MPa) 公称压力
    动作范围 090°、0360°
    泄露量Q 按GB/T4213-92,小于额定KV0.01%
    基本误差 ±1%
    回差 ±1%
    死区 ≤1%
    可调范围 2501 3501
    ■ 主要零件材料
    1 左阀体 WCBCF8CF8MCF3M
    2 右阀体 WCBCF8CF8MCF3M
    3 阀座 PEFEPPL304316
    4 球体 2Cr13304316
    5 阀杆 2Cr13304316
    6 密封填料 PTFE/柔性石墨
    7 填料压盖 WCBCF8CF8MCF3M
    ■ 主要外形及连接尺寸


    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
    H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
    H1 根据所配执行机构而定
    D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
    D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
    n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
    AA1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
    注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

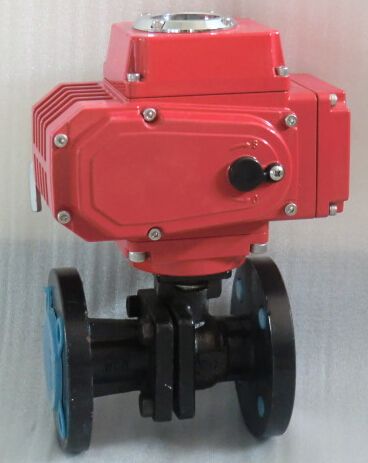

    矿用隔爆型电动球阀
    售后服务
    本公司销售的所有产品一律按我司三包规则:如有质量问题,七天包换,一年保修,维身维修。
    以下情况下不享受包退换货服务:
    1. 客户自行拆机或撕毁,涂改机身所贴的易碎保修标贴,则视为主动放弃保修权利
    2. 包修,包换期内发生商品外观磨损及附属配件缺少的
    3. 非承担保修责任的第三方拆动,改装,改版造成损坏的
    4. 由于人为原因造成的机器损坏,外力碰撞,坠落,等其他原因造成的个人失误
    5. 免费保修期外,我们提供有偿维修服务(只收成本配件费用)
     相关产品在线就能了解:
    对此公司有疑惑可查询一下:上海经瑞流体控制有限公司

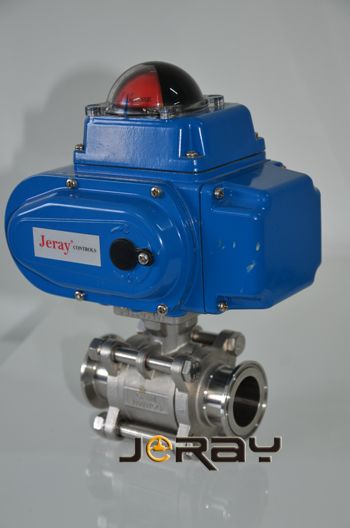

    矿用隔爆型电动球阀
