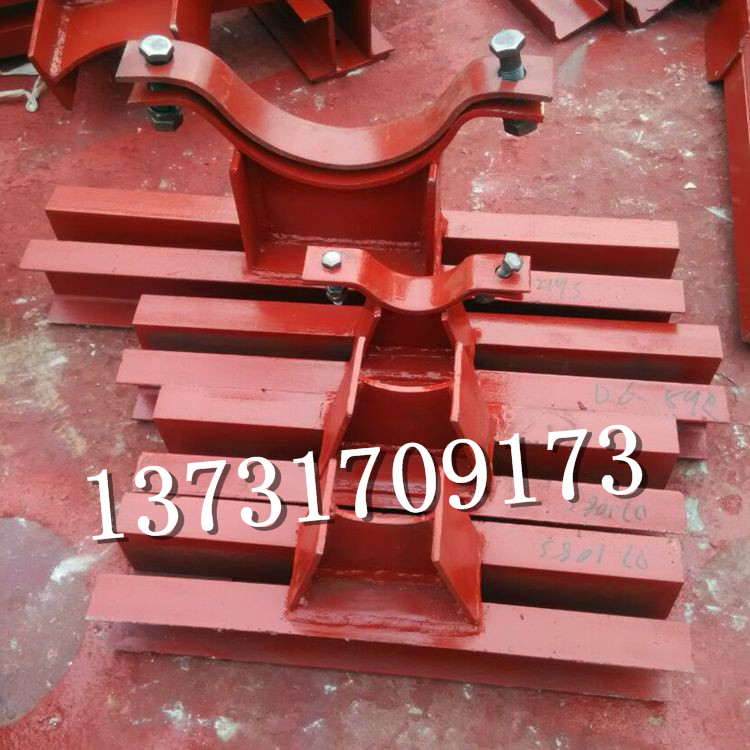

• 管夹横担 D6管夹横担

    详细信息

     品牌:宇正  型号:D6  加工定制:是
     规格:57-820  材质:钢制  类型:管道横担
     表面处理:抛光  公称直径:57-820 mm 紧固直径:57-820 mm
     适用范围:电厂化工厂石油及天燃气
    D6管夹横担是西北电力设计院《火力发电厂汽水管道支吊架设计手册》中产品之一,属于管部吊架类产品。下面对该产品的分类,构成,材质,用途及使用方法做详细介绍。
    一、D6管夹横担的构成及材质
    D6管夹横担由管夹(含配套螺栓螺母扁螺母)、支座,横担等部分构成,下面逐一介绍:
    1.管夹部分(请参照D3双孔短管夹)
    2.支座部分,由一块矩形底板,两块弯板焊接而成,用以支撑承载管道的管夹;
    3.横担部分,由两块槽钢,两端各有一块打孔的底板(F3垫板),垫板与槽钢焊接而成,垫板与L1螺纹吊杆相连,用螺母和扁螺母予以固定。




    管夹横担 D6管夹横担




    沧州宇正管道有限公司24小时联系电话 恒力支吊架,恒力弹簧支吊架,弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求。
    宇正承诺:
    本公司对销售的产品郑重承诺:我公司销售的产品绝对符合国家标准。客户可以与我方签订合同,如收到产品与合同不符,可无条件退货。本公司销售的产品一年之内出现任何质量问题,无条件保退保换,客户可以放心购买!

    管夹横担_D6管夹横担_D6A管夹横担_D6B管夹横担,由槽钢×2、垫板×2、支座×1、管夹×1、螺栓螺母组合而成,其中,槽钢和支座、支座和管夹(制作标准同D3型双孔短管夹)之间以焊接形式固定,螺栓螺母用于固定管夹和管道,槽钢两端底部的F3垫板孔穿过螺纹吊杆与上方连接件将管夹横担悬吊起来。管夹横担的制作材质一般为Q235B,适用于不高于300°C的温度环境下,也可以根据适用温度的不同和承受拉力采用不同材质,如20#钢、12Cr1MoV、不锈钢等等。该产品使用管径为Dw57-Dw820,也可根据需要制作更大管径的管夹横担。
