• MTSH-5型(SYJMTS)落锤冲击试验机

    详细信息

     品牌:SYJMTS  型号:MTSH-5型  加工定制:是
     类型:落锤  外形尺寸:790mm×700mm×3500mm mm 适用范围:用于对塑料陶瓷等非金属材料试样
    MTSH-5  落锤冲击试验机
    天津市美特斯试验机厂今天为您荣幸推荐新品MTSH-5型落锤冲击试验机。我公司的这一研发成果,填补了这一空白,检测的数据更准确,操作起来更加方便和简单。美特斯为客户朋友提供一个信息交流的平台。能真正给用户的工作带来便捷。2017年天津市美特斯试验机厂,重磅推出微信互联网平台手机可以控制仪器设备,每台仪器上二维码,手机扫码后,注册,仪器附近无线信号,通过我们公司平台,即可手机控制仪器!有信号的地方就可以控制,设定好,不用在仪器那等着,手机可以查看,可以停机所有新出厂能链接无线网络的仪器设备,我们将免费提供天津美特斯微连服务平台!也就是微信互联!无论您在哪只要有信号,就可以操控!也就是WIFI操控系统!

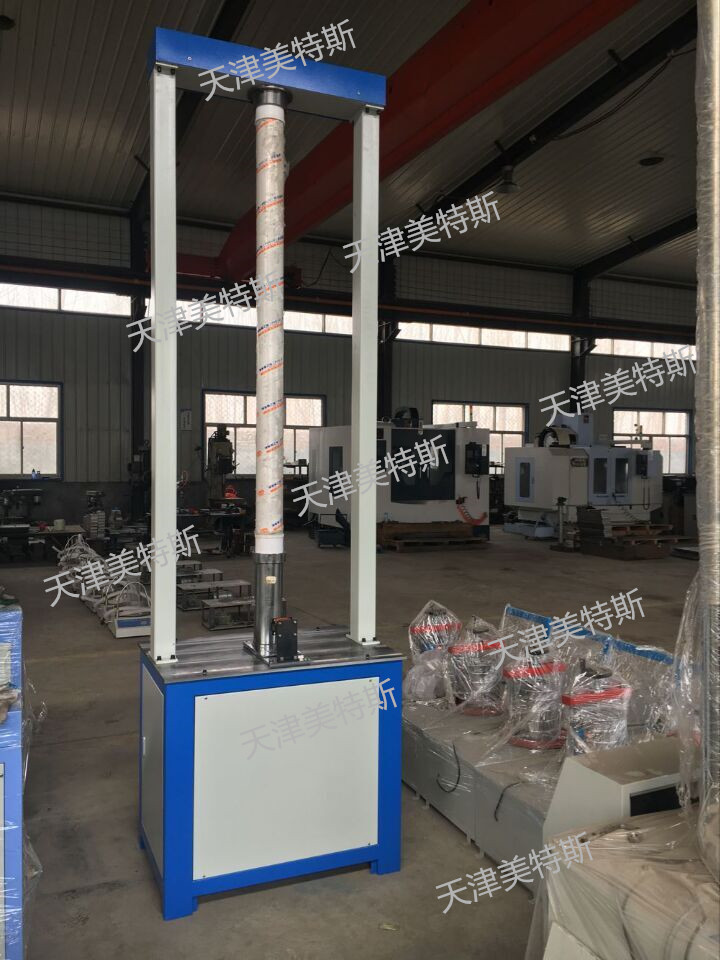

    MTSH-5型落锤冲击试验机产品图

    一、 用途
      本试验机适用于对塑料、玻璃、陶瓷等非金属材料试样或制品进行冲击试验,是用以评价材料抗冲击性能的一种测试仪器,升降高度由标尺显示,直观准确,自动防止二次冲击,符合ZBN72026《落锤式冲击试验机技术条件》、GB/T14152《热塑性塑料管材耐外冲击性能试验方法、时针旋转法》、GB/T14153《硬质塑料落锤冲击试验方法通则》、GB6112《热塑性塑料管材和管件耐冲性能的测试方法(落锤法)》、GB/T10002.1《给水用硬聚氯乙烯(PVC-U)管材》、GB/T10002.3《埋地排污、废水用硬聚氯乙稀(PVC-U)管材》、GB/T13664《低压输水灌溉用薄壁硬聚氯乙烯(PVC-U)管材》、GB11548《硬质塑料板材耐冲击性能试验方法(落锤法)》、JB/T5125《农用硬聚氯乙烯管材》、GB/T8814《门、窗框用硬聚氯乙烯(PVC)型材》及GB/T5836.1《建筑排水用硬聚氯乙烯管材》等标准要求。
      二、主要技术参数及规格
       1锤体质量:0.5kg0.8kg1.0kg1.25kg1.6kg2.0kg2.5kg3.2kg4.0kg5.0kg6.3kg8.0kg10.0kg12.5kg16.0kg
      2 锤头圆弧半径:R5mmR10mmR25mmR30mmR50mm
      3 工作台行程:0-400mm
      4 试样直径:10-400mm
      5 冲击高度:0-2000mm
       6冲击中心与夹具中心偏差:不大于2mm
       7托板型式:120°V型托板或可带支撑物、夹具平型托板
       8电源:AC220V±10%    50HZ
       9外形尺寸(长×宽×高):790mm×700mm×3500mm
     三、结构
       1试验机由机架、引导杆、锤体、升降机构和防二次冲击机构、自动落锤机构、标尺、电控箱等组成。
       2三根引导杆引导电磁阀座、锤座升降,并起安全防护作用。
       3电动机带动减速机、滑轮、使锤体升降,标尺指示升降高度。
       4 防二次冲击装置由牵引电磁铁带动抱锤机构。当锤体冲击试样后,试样没有破碎,使锤体反弹时,光电发生器产生信号控制防二次冲击装置迅速将反弹体夹住。
       5自动落锤机构由电磁阀、插销组成。
    四、 使用方法
       1根据试验要求,确定好锤体质量和冲击高度,制作好试样备用。
       2确定锤体质量
         aR5×19R10×19R25×19R30×19R50×25(铝、40cr混合制成)锤头
         A锤杆+锤头+螺母=0.50kg
         B锤杆+锤头+螺母=1.75kg
         C锤杆+锤头+锤座+螺母=9.50kg


     砝码见下表:
    质量kg        数量       质量kg          数量
    0.100                   0.500
    0.125                   1.000             1
    0.200                   2.000             2
    0.250           1         3.000
    锤体质量的选配:
      锤体质量在0.5~1.75kgA锤杆+锤头+螺母+砝码;
      锤体质量在1.75~10.25kgB锤杆+锤头+螺母+砝码;
      锤体质量在10.25~16.00kgC锤杆+锤头+锤座+螺母+砝码;
      例:锤体质量4.0kg
      4.00=1.75kgB锤杆+锤头+螺母)+0.25(砝码)+2.00(砝码);
         锤体质量12.5kg
     12.50=9.50kgC锤杆+锤头+螺母)+3.00(砝码)
       b对于R50×90钢锤头
          A锤杆+锤头+螺母=1.25kg
          B锤杆+锤头+螺母=2.50kg
          C锤杆+锤头+锤座+螺母=10.25kg
       c需用R50×90铝制锤头,1kg质量冲击时,应选用
          A锤杆+R50×90铝制锤头+螺母=1.00kg
       d需用0.25kg锤冲击时应选用0锤杆+R50×25(铝制)锤头+圆螺母=0.25kg锤体
        3将锤杆从锤座下的滑套中穿上,并将选定的砝码套在锤杆上,拧紧螺母。
        4打开电源,进入工作状态。
       5“慢升”键,将锤体升离底部,按“停止”键,以便于安装试样。
       6打开试验室门,将试样置于V型铁上。
       7观察左边光电开关红指示灯状态:灭说明试样太高光线不能通过,亮说明试样低,光线可以通过,调节升降手轮,使试样的上母线和光电管的中心在同一水平面上。
       8确定高度零点:用“慢降”、“慢升”键,使锤头刚好与试样接触,调节标尺高度,使指针刚好在刻度“0”点上。
       9关好防护网、门,按“快升”键,标尺指示升降高度,升至预定高度后按“停止”键。
       10冲击:先按一下“预落锤”键,使此键上指示灯亮,再按下“落锤”键,锤体下落,冲击试样。注意:按下“预落锤”键:键止指示灯不亮,说明试样太高,需重新调整试样高度。“预落锤”键:按动此键,进入预落锤状态(试样安装好后),按下“落锤”键,锤体即刻落下,按其他键解除落锤状态。
       11当锤体冲击试样后,试样没破碎使锤体产生反弹时,光电信号控制抱锤机构迅速将反弹锤体夹(接)住,达到防止二次冲击的目的。
       12“快降”键,锤座上的插销插入电磁阀座,并压下微动开关,下降停止。
       13按第2步骤,取出试样,再放入新试样,重复步骤,中途也可进行一些调整检查工作。
       14关机:关闭电控箱电源开关和总电源。
    注意事项
       1试验机应置于坚实的基础上,***好用地脚螺钉固定,基础中间应注有Φ250mm700mm的孔,调整机座底面使引导杆的铅垂度为1/1000,使锤座在引导杆内活动自如,并与引导杆保持0.5-1mm的间隙,在升降丝杆上注入少量机油。
       2操作过程应注意安全,锤体升降后不允许在锤体下进行任何操作,关好防护门。
