• 四川飞瀑厂家 欢迎来厂来电详询 不满意不付全款

    详细信息

     品牌:四川飞瀑  型号:齐全  加工定制:是
     连接形式:焊接  材质:碳钢  用途:节流
     压力环境:常压  工作温度:常温  适用介质:水
     密封形式:软密封式  标准:国标  外形:中型
     上门:服务  品质:保证  质优:价廉

    飞瀑水利机械钢闸门说明:

    钢闸门,具有结构简单、维修方便、重量轻、任意方位使用等特点,并且可远距离操作。
    广泛用于电力、水利、环保、化工、市政污水处理等工程中。用于控制水流的大小。钢闸门通常是用来开启、关闭局部水工建筑物中过水口的活动结构。它能够起到调节流量、控制水位,运送船只的效果。平面型门叶钢闸门:挡水面板为平面的一类钢闸门。弧形钢闸门:挡水面板为弧形的一类钢闸门
    钢闸门类型:
    按工作性质可分为
    1.施工闸门:封闭施工导流口的钢闸门
    2.工作闸门:调节导流口流量
    3.事故闸门:在上下游发生事故时可启闭的钢闸门
    4.检修闸门:于检修设备时闭合挡水的钢闸门
    按闸门孔位置可分为
    1.露顶闸门:顶部露出水面
    2.潜孔闸门:顶部没入水面以下
    按门叶形状分类
    1.平面钢闸门
    2.弧形钢闸门
    3.人字形钢闸门
    钢闸门的组成:
    1.平面型门叶钢闸门:挡水面板为平面的一类钢闸门
    2.弧形钢闸门:挡水面板为弧形的一类钢闸门

    钢闸门(钢制闸门)以优质钢板为基材,采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌,钢制闸门具有结构合理坚固、耐磨耐蚀性强、性能可靠;安装、调整、使用、维护方便等特点。
    飞瀑水利钢闸门规格从0.3m-20m各种规格根据客户要求生产,材质根据图纸需要商定,防腐有普通防腐,热喷锌防腐,包浆防腐,喷铝防腐,电镀各种金属防腐等。可定制平板钢闸门,弧形钢闸门,机闸一体钢闸门,翻板钢闸门各种钢闸门等。钢闸门的启闭方式可选:卷扬式,螺杆式,液压式,水力自动,远程控制等!
    验收可根据业主,设计单位,部门要求等以及国家规范标准验收!
    飞瀑水利闸门止水效果好,自动化程度高,是水利工程理想的机械设备。我们愿与全国各地的水利水电建设.环保.农业开发.城市防洪等各部门密切合作!为中国水利事业发展的需要提供我们真诚的服务***
    飞瀑水利从事水利机械的研发,生产,销售一体的服务型企业,拥有精良的生产设备,雄厚的技术力量,完善的检测标准,健全的质量保证体系,产品结构合理.性能可靠.品种齐全.各项指标均到达行业标准。我厂产品运行灵活,经久耐用,
    飞瀑水利热喷锌钢闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。主要产品有:QL型、QLC型、QLP型螺杆启闭机,QPQ、QPK、QPH、QPT型卷扬启闭机,钢制闸门,铸钢闸门,铸铁闸门,清污机,橡胶止水等产品。并为客户设计制造各种异型水工机械产品。

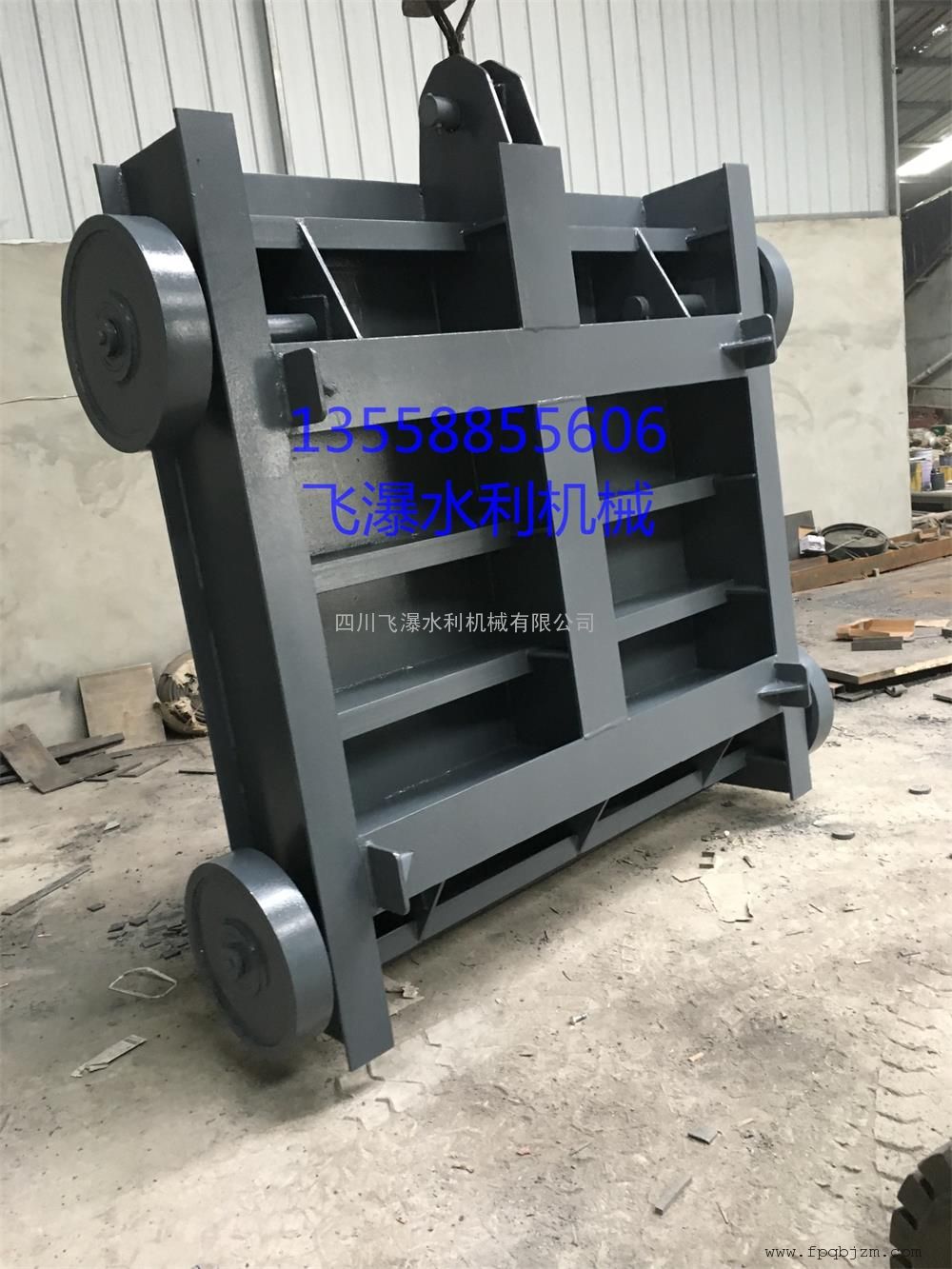

    飞瀑水利平面定轮钢闸门10mX9.5m 钢闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。主要产品有:QL型、QLC型、QLP型螺杆启闭机,QPQ、QPK、QPH、QPT型卷扬启闭机,钢制闸门,铸钢闸门,铸铁闸门,清污机,橡胶止水等产品。并为客户设计制造各种异型水工机械产品。飞瀑水利钢制闸门也是闸门的一种,它同普通的闸门一样,钢制闸门也是有启闭机和门叶以及埋件组成。主要是控制水流量的水利设备。那么钢制闸门有什么独特的优势呢?钢制闸门一个独特的优势就在于其与多种启闭机完美配合、水阀的设置和专用的启闭设置。这三个方面成为钢制闸门受欢迎的因素。
      钢制闸门结构中最大的特色是钢制面板的使用和门叶承重结构的构造,二者很好的结合起来,使钢制闸门能够承受很大的压力和压强。关于钢制闸门的梁格的作用和横向连接的作用介绍,有兴趣的朋友可以参考一些专业的闸门生产厂家网站进行查询。
      同铸铁闸门相比,钢制闸门的使用寿命更加长久。二者在水利建设中各有千秋,共同成为人类工业建设和工业生产中的好帮手。
      在不同的条件下,我们应该正确的选择好闸门,对待铸铁闸门和钢制闸门的时候,要注意掌握科学的操作方法和维护技巧,保障设备使用寿命的长久、服务期限的延长和操作过程的顺手。
    PGTM系列平面高压铜止水铸铁闸门
    铸铁闸门的特点:铸铁闸门是一种小型平板闸门,广泛使用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。
    铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成,门体和门框的材料为铸铁,一般整体铸造、整体加工。
    门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。
    门框为铸铁闸门与基础之间的连接构件,相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工,导轨可用螺栓(螺钉)与门框相接,或与下部门框整体铸造,在门体开启到最高位置时,导轨的顶端应高于门体的水平中心线。
    特点:
    铸铁闸门一般设置有可调节的楔紧装置,楔紧副(如楔块与楔块、楔块与偏心销等)分别设在门体和门框上。调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求。
    铸铁闸门通常配置手动或电动螺杆式启闭机,用于操作闸门的启闭。
    铸铁闸门有以下特点:
    布置简单,结构紧凑,节省空间;运行维护简单,减少运行费用,但铸铁闸门的造价比钢闸门略高一些。
    耐腐蚀性强。门体和门框的材料采用铸铁,止水面镶铜合金或不锈钢等耐腐蚀材料,防腐能力强,特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料。

    机闸一体式铸铁(镶铜)闸门
    铸铁闸门用途:
           广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理构筑物上,以实现流量和液面水位的控制是给排水和污水处理的重要设备之一。也适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。
    二、铸铁圆闸门结构特点和工作原理:
         墙式双向铸铁圆闸门主要由闸座、闸板、铜板密封性能好、调节楔块,以及提升部分组成,其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构型式有方形、矩形、圆形。

         1.铸铁圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/21/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
         2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
         3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
         4.品种规格齐全,适应性广。
         5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到水、关水或调节水位的目的。
    三、铸铁圆闸门主要技术性能参数:
         墙靠式、法兰式铸铁镶铜圆闸门详细资料:
         1.型号与规格:
         圆形闸门:明杆式 ZMY DN300DN1500mm
         2.铸铁镶铜闸门主要性能指标:
         a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
         b)密封面每米长度渗水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
         c)公称压力≤0.1Mpa;密封试验压力0.1Mpa
         d)工作环境:温度-20120   湿度:95%    工作介质:水与污水PH值:510
         e)安装位置:正常状态下正向迎水、处于铅垂状态。
         f)最大工作水头:单向受压:正向:10m   反向:5m   双向受压:均为10m
         g)启闭速度:不小于0.2m/min,不大于1.5m/min
         h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。
    铸铁闸门的止水副采用整体加工,止水效果好,金属止水使用寿命长。

    直联螺杆启闭机

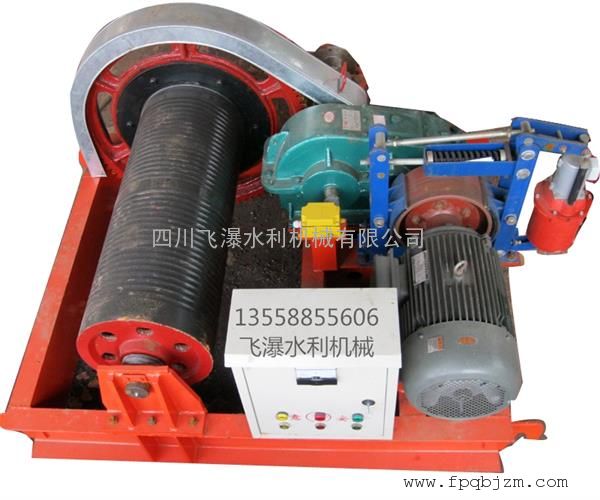

    卷扬启闭机型号:卷扬启闭机分为固定式和移动式,型号有QPQ型卷扬启闭机、QPK快速卷扬启闭机、QPG高扬程卷扬启闭机、QPH弧形卷扬启闭机、QPT移动式台车启闭机
    产品应用:用于水利工程启闭闸门,是农水建设、水电站等进水、退水闸的配套机械,山区、平原、有无最地区均可使用。
    产品特点:
    LQ型螺杆式手电两用启闭机,在结构设计与使用性能上具有以下特点:
    1、本机为手电两用,可根据用户需要,配备电动装置,并配备摇手把,供手动使用。
    2、本机设计生产执行标准为水利部、能源部SD298-----88LQ型螺杆式启闭机技术条件》。各部零件执行国家标准。
    3、本机采有蜗轮、蜗牛变速,螺母或螺杆旋转,使闸门作上下运动,达到启闭的作用。
    4、可根据用户要求,设磁力锁装置,以防他人开启。
    5、螺杆长度可按用户要求生产,双吊点吊点距按用户要求设计。
    订购说明:
    1、启闭速度指的是手柄转一圈闸门提升或下降的距离
    2、参数D1是过螺杆孔,D2是二次浇注预留孔
    3、用户确定订货型号后,请向本公司索取确切技术资料

    选用时提前声明:
     a、螺杆总长,螺纹长度,吊点中心距(双吊点式)
     b、加长螺杆部分以及有无分段要求等
     c、特殊电气控制要求
     d、是否需增设螺杆保护装置,若有,提供相关图纸或位置布置图
     e、其他特殊要求
    选购件名录(另计价)
       a、螺杆保护装置;销轴
       b、加长螺杆部分
       c、特殊电气控制要求
       d、基础部分更改
       e、过载保护器
       f、数显高度控制仪
       g、其它有异于本公司产品系列的变更

    安装与保养
    1、操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。
    2、操作前,对起闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否良好。
    3、电动运转时,操作人员不得离开现场,发现问题立即停机。
    4、起闭机维修时,必须清除载荷。
    5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。

    注意:启闭机基础布置图仅供水工建设时参考,如有特殊要求,本公司可以变更,地脚螺栓随机供应
    飞瀑水利机械可定制各种型号闸门、启闭机等系列水利机械产品,供应全国各地区 ,赵先生
    闸门,闸门厂家,闸门启闭机,钢闸门铸铁闸门启闭机、闸门配套启闭机
    本公司专业生产销售各种铸铁、铸钢、不锈钢闸门等(水库闸门。启闭机/“水库钢闸门启闭机)。
    产品介绍
    一、用途:
    1、常用于给水、排水、防汛等水利工程(武汉闸门启闭机)。
    2、结构与特点:本设备主要由门框、闸板、密封圈及可调式锲形压块等部件组成。闸门久用磨损后,其密封面可通过锲形压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠;安装、调试、使用、维护方便等特点(湖北手动绞车湖北手动卷扬启闭机”/湖北闸门启闭机)。

    二、作用:
      闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上,用以调节流量,控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等,是水工建筑物的重要组成部分。在水闸工程中,闸门是主体部分,常占挡水面积的大部。闸门又分为平板闸门和弧形闸门(湖北启闭机/武汉闸门启闭机)。

    三、分类:
    我们将水利闸门进行如下分类:
    1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门,能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水,一般在静水中启闭。事故闸门多设于深孔工作闸门前,用于建筑物或设备出现事故时,能在动水中关闭而在静水中开启;兼作检修闸门时,也称事故检修闸门;需要在限定时间内紧急关闭的事故闸门,称为快速闸门(四川闸门启闭机)。
    2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。
    3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等(闸门湖北)。
    四、产品构造图(转动闸门”/“闸门启闭机):
    五、安装:
    按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭,称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素,要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是最常用的门型(贵阳闸门带启闭机)。
    本公司生产销售的启闭机结构合理,性能可靠,品种齐全,可广泛用于水利水电工程,河道治理工程,各类给排水及城市污水治理工程。

    六、说明(手动启闭机/闸门带启闭机):
    用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。 按类型分为:液压启闭机,卷扬启闭机,门机,手轮启闭机,手摇启闭机,螺杆式启闭机等。

    铸铁闸门”/“闸门厂家”/“水库钢闸门供应”/闸门销售/闸门批发/水利闸门/闸门/闸门生产/闸门/铸铁闸门/铸铁镶铜闸门  ;转动闸门;双向转动闸门;转动闸门;转动闸门;手动绞车;手摇卷扬启闭机 ;手动卷扬启闭机;手动卷扬启闭机

    PXM平面滑动钢闸门外形安装尺寸
    型号规格(mm) 外形尺寸(mm)
    A A1 A2 A3 B B1 B2 B3 C1 C2 C3
    PXM-1000×1000 1000 1100 1243 100 1000 1200 1250 1300 240 217 6
    PXM-2000×2000 2000 2100 2294 100 2000 2200 2250 2300 300 217 8
    PXM-3000×3000 3000 3100 3354 100 3000 3200 3320 3440 390 356 8
    PGM-4000×4000 4000 4100 4410 140 4000 4200 4340 4480 480 440 10
    PXM-5000×5000 5000 5100 5490 140 5000 5200 5380 5560 560 520 10
    PXM-6000×6000 6000 6100 6400 140 6000 6200 6380 6560 640 600 10
    PXM-7000×7000 7000 7100 7400 140 7000 7200 7410 7620 760 720 10
    PXM-8000×8000 8000 8100 8400 140 8000 8200 8410 8620 880 830 10
    PXM-9000×9000 9000 9100 9490 140 9000 9200 9450 9700 980 930 10
    PXM-10000×10000 10000 10100 10490 140 10000 10200 10450 10700 1080 1030 10

    四川水库闸门,四川渠道闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门,四川水库闸门是由飞瀑水利机械制造
