• 液晶流量积算仪

    详细信息

     品牌:肯创  型号:KCLJ-C010(液晶显示方式)  加工定制:否
     外形尺寸:160mm×80mm×110mm mm 重量:1 kg 用途:孔板,弯管,电磁,超声,涡街(
     产地:江苏
    补偿类型:温度压力双补偿
    流量输入:4-20mA、频率等
    输出信号:4-20mA
    报警方式:2个继电器
    供电电源:220V AC

    本仪表以微处理器为基础、功能齐全、有通讯能力、能与各种流量变送器、传感器配合使用。如:孔板,弯管,电磁,超声,涡街(电流/频率)等,由于进行了周密的可靠性设计,使仪表具有良好的电磁兼容性和可靠性。
    液晶流量积算仪 产品概述

          本仪表以微处理器为基础、功能齐全、有通讯能力、能与各种流量变送器、传感器配合使用。如:孔板,弯管,电磁,超声,涡街(电流/频率)等,由于进行了周密的可靠性设计,使仪表具有良好的电磁兼容性和可靠性。

    〖仪表能对下列流体进行准确的联机运算〗

          蒸 汽 …… 根据IAPWS-IF97公式计算蒸汽的质量流量和热量流量;
          一般气体 …… 温度、压力补偿测量标准体积流量和质量流量,包括湿气体的干部分流量计算和“压缩系数”(Z)补偿;
          天 然 气 ……温度、压力补偿测量标准体积流量和质量流量,包括天然气“超压缩系数”(Fpv)补偿;
          液 体 …… 温度补偿或密度补偿测量标准体积流量和质量流量。

    液晶流量积算仪 产品特点

          ■ 可接受以下几种输入信号

          (1)    测定流量输入信号
          模拟流量信号(AI1):差压或线性流量信号(4-20mA DC、0-10mA DC或0-20mA DC)
          频率流量信号(f):1-10,000Hz

          (2)    测定压力输入信号(AI2)
          压力变送器模拟信号(4-20mA DC、0-10mA DC或0-20mA DC)。

          (3)    测定温度输入信号
          热电阻Pt100或者K、E、T分度热电偶信号。
          温度变送器模拟信号(AI3):(4-20mA DC、0-10mA DC或0-20mA DC)。

          ■ 流量、温度或压力的输入信号均可以为0-5V DC或1-5V DC,须订货时说明。
          ■ 可提供变送器+24V DC、+12V DC供电电源(有短路保护功能),以简化系统、节省投资。
          ■ 可提供累积量,瞬时量,温度,压力等的上下限报警功能,以及累积量脉冲输出功能。
          ■ 简单的容错功能:温度、压力补偿测量信号异常时,用对应的手动设定值进行补偿运算。
          ■ 仪表时钟和无纸记录功能为计量管理带来了方便。
          ■ 丰富的自诊断功能使仪表更易使用和维护。
          ■ 密码设定可防止未经授权的人员改变已设定的数据。
          ■ 仪表内部不设任何电位器、编码开关等可调器件,从而提高仪表的耐振性、稳定性和可靠性。
          ■ 特殊设计的WDT电路、上电复位电路确保仪表通电运行正常,使用可靠性高的铁电存储器,断电数据不丢失,保护时间10年。
          ■ 能与上位计算机进行数据通讯,组成能源计量网络系统。
          ■ 除了常规的温度补偿、压力补偿、温度压力补偿外,该表还可对:
          ·一般气体的“压缩系数”(Z)进行补偿;
          ·天然气的“超压缩系数”(Fpv)进行补偿;
          ·流量系数非线性进行补偿,协议流量上下限功能;
          ·差压式流量计流束膨胀系数进行补偿;
          ·特别是该表在蒸汽流量测量、湿气体的干部分流量测量方面十分完善。
          ■ 采用组态方式工作,一台流量积算仪具备以上所有功能。对用户来说,无需知道工况参数、传感器参数就可选用本表解决各种流量测量问题。

        液晶流量积算仪  主要技术参数

          ■ 测定输入信号

          (1)    测定流量输入信号
          模拟流量信号(AI1):
          4-20mA DC、0-10mA DC或0-20mA DC,键盘设定选择。
          提供+24VDC外供电源,用于二线制4-20mADC变送器供电,负载能力为30mA,带过流保护。
          频率流量信号(f):
          波形:矩形、正弦、三角波形。
          幅值:低电平0-2V,高电平5-24V(可根据用户要求)。
          频率:1-10,000Hz。  输入电阻:5KΩ。
          提供+24VDC和12VDC独立外供电源,用于频率式流量变送器供电,频率流量信号输入与主机隔离, 二者选一,保证负载能力为100mA,带过流保护。

          (2)    测定压力输入信号(AI2)
          4-20mA DC、0-10mA DC或0-20mA DC,键盘设定选择。
          提供+24VDC外供电源,用于二线制4-20mADC变送器供电,负载能力为30mA,带过流保护。

          (3)    测定温度输入信号 (-200-560℃)
          热 电 阻;Pt100分度     三线制输入,单线电阻≤10Ω
          热 电 偶:K、E、T分度等
          模拟温度信号(AI3):4-20mA DC、0-10mA DC或0-20mA DC,键盘设定选择。
          提供+24VDC外供电源,用于二线制4-20mADC变送器供电,负载能力为30mA,带过流保护。

          ■模拟变送输出信号
          4-20mA DC、0-10mA DC或0-20mA DC,键盘设定选择;
          可以选择流量,压力或温度等信号变送输出.
          负载电阻:0-500Ω(4-20mA DC或0-20mA DC)
          0-1000Ω(0-10mA DC)
          数据更新周期:≤0.3S
          ■ 报警继电器触点容量:      AC 220V 3A或DC 24V 5A(阻性负载)
          ■ 基本误差
          频率信号输入:读数的0.1%
          电阻电偶输入:±0.3℃(t≤300℃时)
          读数的0.1%(t﹥300℃时)
          电压电流输入:满量程的±0.1%
          电  流 输 出:满量程的±0.2%
          补偿后流量显示;满量程的±0.2%
          ■ 补偿范围
          蒸    汽: 压力                                0.1-22MPa abs
                         温度                                0-374℃(饱和蒸汽)
                                                                100-560℃(过热蒸汽)
          一般气体: 压力                   任意
                            温度                   -200-560 ℃
          天 然 气: 压力                   0-14MPa G
                           温度                   -40-115 ℃
                           密度                   0.554-0.750 kg/m3
          N2、CO2含量(%)       0-15 %
          液    体: 温度                   -200-560 ℃
          ■  通讯接口:  EIA RS-485串行接口(光电隔离),安全的防雷电路设计
          EIA RS-232串行接口(光电隔离)
          可以同时带有两路串行接口,可任意选择为RS-485或RS-232。(订货时需要说明)
          通讯速率:可选(19200、9600、4800、1200波特率)
          传输介质;双绞线
          ■ 断电数据保护时间:10年
          ■ 交流电源:220V+10%-15%,50Hz±5%     功耗:小于8W
          ■ 直流电源:24V+10%-15%                功耗:小于8W

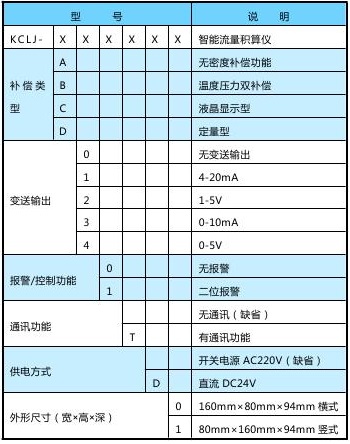

    选型说明
