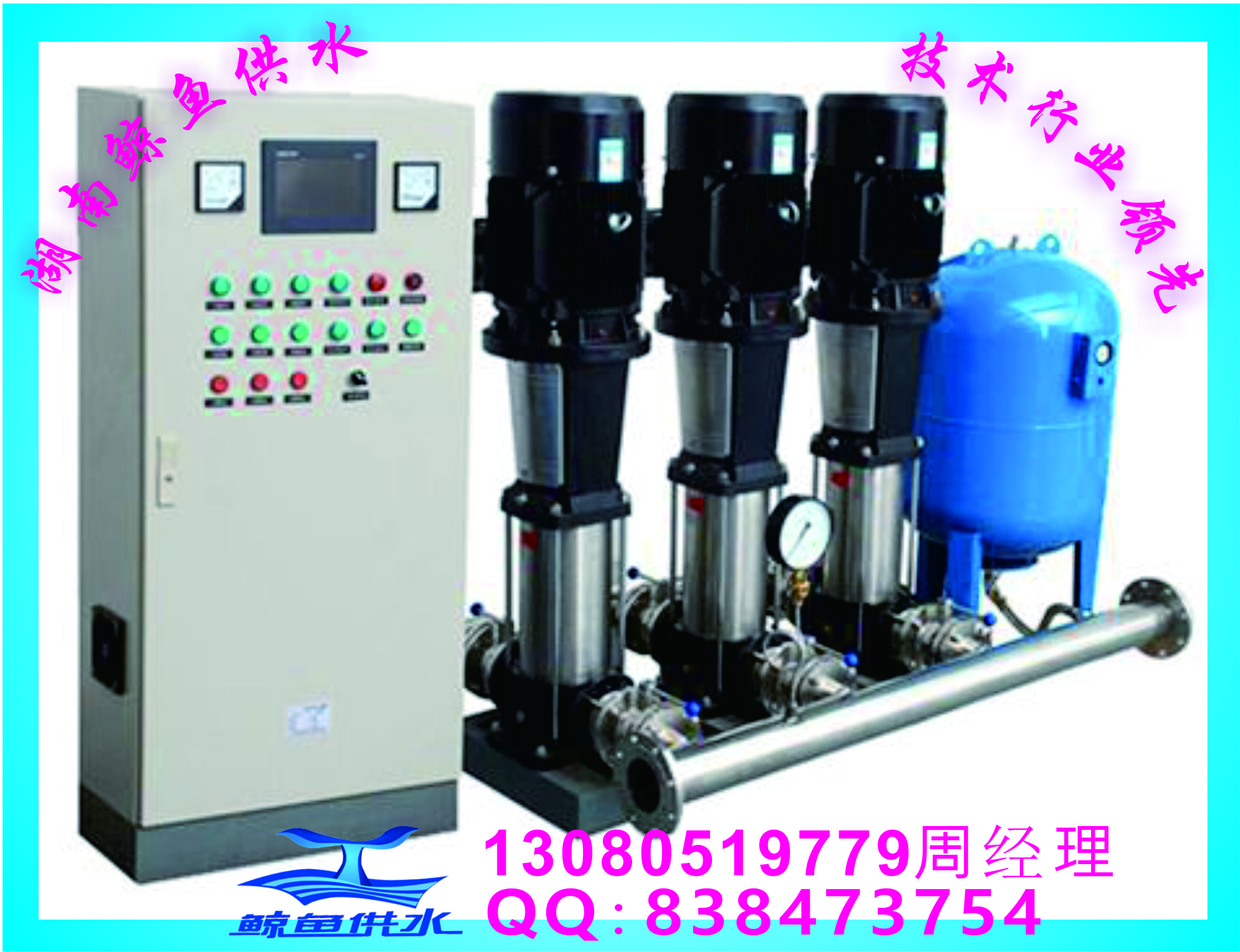

• 高区生活加压泵

    详细信息

     加工定制:是  品牌:鲸鱼  型号:高区生活加压泵
     额定容量:10000 L 规格:高区生活加压泵  额定输出功率:110 kw
     电压:380 v 冷却方式:自然  运行方式:自动
     保护功能:缺水等  显示:变频
    高区生活加压泵     高区生活加压泵      高区生活加压泵       高区生活加压泵
    无塔供水设备主要功能
    1、全自动完成多台水泵机组软启动,变频到工频运行以及停止的全部操作过程
    2、根据用水量的变化,变成多台泵组的启动和停止。
    3、有压力设定值和实际压力值的LED显示功能。
    4、有LED频率指示,变频异常指示,电机故障工况显示。
    5、保护功能:具有欠压保护、过压保护、过载保护、短路保护、失速防止、烧损防止等功能。



    无塔供水设备创新节能上双稳态压力补偿控制器
    一种双稳态压力补偿控制器,检测自来水进水压力低于某个值时,通过双稳态压力补偿控制器将稳压补偿罐与进水管连通,补偿瞬时自来水压力的不足,自来水进水压力好时,通过双稳态压力补偿控制器将气压罐与出水管连通,稳定压力,并且小流量持续供水的作用。具体实施方法是:
    检测自来水进水压力的不足,当工厂无塔供水设备低于某个值时,此时自来水压力不足,如果不采取相应的措施必然会导致自来水进水压力急剧下降,由于不能够叠压出水的压力会导致高层用水不足,更严重的是会形成小时段的管道负压。
    我们解决的问题是:当自来水压力不足时,低于某个值,可以通过触摸屏设定其下限压力值。由程序控制双稳态压力补偿控制器,连通稳压罐与进水管,补偿进水压力的不足及稳定进水压力波动。

    当自来水压力好时,程序控制双稳态压力补偿控制器,连通稳压补偿罐与出水管,小流量稳压续流及防水锤。无塔供水设备三重防负压控制技术:
      存在的问题:无进水压实时监测,等到产生了负压后再去消除负压,不是真正无负压供水,存在抢水现象
      专业解决方案
      1、一重PLC实时监控进水压力,通过控制程序中的控制算法,使设备在运行中不产生流量突变,使管流连续性流态不被破坏,一旦进水压力值低于自来水进水层临界压力值,PLC执行内部算法程序,适当调整输出压力, 大限度的将进水压力稳定在层临界压力值之上。消除对周围管网压力所形成的负压。
      2、二重用水流量依旧增大,电子式防负压前后压联动程序依然不能抑制负压产生的趋势,在设备水路中采用双稳态压力补偿控制技术作为第二重对策。通过双稳态压力补偿装置补偿进水流量和压力的不足。以 大限度的保证进水压力在第二重临界压力值之上。此时双稳态压力补偿装置起到了流量补偿的作用。
      3、三重通过真空抑制器双重活塞动作,破除真空,做为 后防负压动作装置。
      三重防负压的动作控制及执行全部通过中央微电脑控制进行分配与动作,三重防负压措施既是独立的又是互相配合的,当其中一重出现故障或滞后,另外两重马上响应, 智能与 大限度的保证无负压的发生。



    变频器在无塔供水设备的应用
      1、变频调速的特点及分析
      用户用水的多 少是经常变动的,因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上,即用水多而供水少,则压力低;用水少而供水多,则压力大。保持供水压力的恒定,可使供水和用水之间保持平衡,即用水多时供水也多,用水少时供水也少,从而提高了供水的质量。
      对于某些工业或特殊用户是非常重要的。例如在某些生产过程中,若自来水供水因故压力不足或短时断水,可能影响产品质量,严重时使产品报废和工厂无塔供水设备损坏。又如发生火灾时,若供水压力不足或或无水供应,不能迅速灭火,可能引起重大经济损失和人员伤亡。所以,某些用水区采用,具有较大的经济和社会意义。
      随着电力技术的发展,变频调速技术的日臻完善,以变频调速为核心的智能取代了以往高位水箱和压力罐等供水设备,起动平稳,起动电流可限制在额定电流以内,从而避免了起动时对电网的冲击;由于泵的平均转速降低了,从而可延长泵和阀门等东西的使用寿命;可以消除起动和停机时的水锤效应。其稳定安全的运行性能、简单方便的操作方式、以及齐全周到的功能,将使供水实现节水、节电、节省人力, 终达到高效率的运行目的。
      2、无塔供水设备变频应用方式
      通常在同一路供水系统中,设置多台常用泵,供水量大时多台泵全开,供水量小时开一台或两台。在进行恒压供水时,就用两种方式,其一是所有水泵配用一台变频器;其二是每台水泵配用一台变频器。后种方法根据压力反馈信号,通过PID运算自动调整变频器输出频率,改变电动机转速, 终达到管网恒压的目的,就一个闭环回路,较简单,但成本高。前种方法成本低,性能不比后种差,但控制程序较复杂,是未来的发展方向,我公司开发JY-A系列无塔供水设备系统就可实现一变频器控制任意数马达的功能。下面讲到的原理都是一变频器拖动多马达的系统。



    无塔供水设备核心技术物业无忧供水系统
    物业无忧带来的优点
    传统的无负压供水变频控制系统由PLC,触摸屏,变频器等模块组成,其占主导控制的变频控制柜一般随水泵机组放置在水泵房,往往出现问题还不能被知道,而且每天需要派专员到水泵房对设备运行进行巡检。并且需要人工记录各运行点的运行状态,对无塔供水设备操作和信息存档有较大的不便性,在变频器报警或设备出现故障后不具备提前预知性。大大的影响了生活用水。
    物业无忧供水系统可使设备使用者不需要跑到水泵房现场去查看设备运行状态,而通过工控机直接查看运行数据,大大方便维护,并且具有故障预警性。与信息记录存档功能。





    1. 为了提高二次加压恒压变频供水设备控制系统的可靠性,我们对控制线路和软件专门进行了可靠性设计,比如可编程控制器PLC的输入、输出端子,都采取继电器隔离措施,如果利用控制器PLC的输出端直接启动接触器,因接触器线圈的电感量比较大,长时间运行容易烧毁PLC触点,因控制器PLC中编制有控制程序,如果因故障需要更换则比较困难。采取对控制器PLC的输入、输出继电器隔离措施,可以提高PLC的可靠性,因控制器PLC是整个控制部分的核心,提高PLC的可靠对提高整机可靠性具有十分重要的意义。

      2、在配有供水视窗(触摸屏)控制系统的变频恒压箱式泵站|无负压设备中,触摸屏和变频器之间通讯采取了光电隔离措施,以保证各电器运行安全通讯可靠。

      3、在配有远程语音报警系统变频恒压箱式泵站|无负压设备中,当设备出现故障停机时,变频恒压箱式泵站|无负压设备自动拨通预存的电话号码,通知设备管理人员进行及时维修以不影响用户用水。
          4、在大中型控制系统中,二次加压恒压变频供水设备控制通常采用的循环软启动存在着严重的缺陷,在水泵从变频到工频的转换中,会产生致命的电气和机械冲击,导致危害电路和管网安全,我公司研制的无冲击转换技术,可以做到无冲击软起、软停避免机械及电气冲击,此项技术在大中型设备中应用十分重要。

      5、在大型二次加压恒压变频供水设备供水压力要求波动比较大的供水设备中,可以做变压变量方式供水,控制系统根据开启的工频泵数量及变频器输出频率,估算设备流量,对设备出口压力进行补偿,以达到进一步节能的目的。

      6、长沙鲸鱼供水设备有限公司根据客户需要可以有线监控和无线监控系统,将变频恒压箱式泵站|无负压设备运行状态传输到监控中心进行实时的监视,监控中心也可以对变频恒压箱式泵站|无负压设备的运行进行实时的控制。

      7、我公司做的大型水厂智能控制监控系统,采用SCAD控制系统,集中检测,分散控制,系统具有较高的灵活性和可靠性。

      8、我公司成功的将高压变频应用于自来水厂项目也取得很好的社会效益。



    使用注意事项
    1、变频给水设备应安装在干燥房间内,通风良好,环境温度尽量保持在5~40℃之间,温度不超过90%,房间内无腐蚀性气体、尘埃及易燃易爆物品。
    2、控制柜的安装位置易于操作人员观察,操作和检修。
    3、电源配用功率应满足设备电机总功率要求,配用电动机功率,不得超过变频器负载能力。
    4、变频给水设备安装时应尽量减少进出水弯头,以减少不必要的压力损失,并将压力传感器安装在水管震动小、水流水压平稳处。
    5、须将控制柜可靠接地,接地电阻≤3欧姆,接通电源前应先检查控制柜内元件及接线是否松动、脱落,接插件是否牢固,确认无误后方可接通电源。
    6、控制装置在出厂前已调整好,使用过程中,严禁非维护人员擅自调节、变动部件或改变接线位序。
    7、变频给水设备安装完毕,经厂家调试后投入使用。
    8、当变频给水设备投入正常运行后,水泵应按水泵说明书要求定期检修注油。
    9、当控制部分出现故障时,应及时通知本公司维修,未经本公司许可,用户不得自行折装或调整。
    变频给水设备耗能比较
    1、JYW系列变频给水设备与其他供水设备相比节电显着。当水泵运行在平均流量为额定流量的80%以下时,通过变频调速后的水泵节能效果可达50%以上,面对我国目前一般供水系统来说,其平均流量在50~70%之间,所以,使用JYW系列变频给水设备可使用户获得***佳经济效益。
    2、根据我公司试验结果可看出:
    与恒速泵比较(电机功率22KW,每日运行17小时
    年节电:146570-61722=85848千瓦/时
    年节电费:85848*0.35=30046.8元(每度按0.35元计)
    解决传统生活供水系统中,水泵的直接接入自来水管网对自来水管网产生的负压问题,我公司创新研制开发可新一代JYW系列无负压变频给水设备(管网调节增压设备)。该产品不但解决了地下水池的二次污染问题,还可以和纯净水设备配套,直接作为饮用水的增压设备,可以在任何一个需要管网增压的供水系统中使用。该系列产品获得多项使用新型国家专利。
