• 金属孔板波纹填料 304 316L不锈钢波纹板

    详细信息

     加工定制:是  含量≥:100 % 材质:304 316L 2205
     密度:7.95 g/cm3 执行质量标准:HG/T21559.2  品牌:精填
     型号:125Y(X) 250Y(X) 350Y(X) 450Y(X
    金属孔板波纹填料
         金属孔板波纹填料即金属板波纹填料,包括不锈钢孔板波纹、碳钢规整波纹。不锈钢材质有2012023013043213163165L等材质。金属孔板波纹填料是一种通用型规整填料,如在原油常压蒸馏塔、原油稳定器、焦化分馏塔、乙苯/苯乙烯精馏塔、脱甲烷塔、脱乙烷塔、脱丙烷塔、脱异丁烷塔、天然气去湿塔,化学工业混合硝基塔、混合氯甲苯、环已酸/环已醇、混合二甲苯,NOxHClH2SCl2SO2COCO2NH3HF等气体的净化和回收。金属板波纹填料在石油炼、石油化工及天然气加工、气体回收和净化等领域应用广阔。在石油化工、化肥工业、天然气净化、冶炼等领域的工业应用中获得显著的成效。最大塔径在14-20米以上,是当今塔研究及应用的一个重要领域。如30万吨甲醇装置250Y孔板波纹填料和再生塔125Y孔板波纹填料应用效果非常良好.
      金属孔板波纹填料在0.2mm金属薄板孔打孔、轧制小纹、大波纹最后组装而成。板上小孔约为φ5mm的小孔及若干长约5mm的细缝,加强了湿润性能并可形成双向渗透以提高传质面积。金属板波纹填料应用于负压、常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。加工填料的塔径范围为φ150mm12000mm以上。



                                         金属不锈钢孔板波填料波纹片形状图

        金属孔板波纹填料它有通量大、压降低、气液分布均匀分离效果高等特性,较之其它规整填料具有良好的抗堵性能。

        金属孔孔板波纹填料在塔内按均匀几何图形排布,整齐堆砌。它规定了气液流路,改善了沟流和壁流现象,压降可以很小,同时却可以提供更多的比表面积,在同等容积中可以达到更高的传质、传热效果。金属孔板波纹填料还由于结构的均匀、规则、对称性,在与散装填料具有相同的比表面积时,填料的空隙率更大,具有更大的通量,综合处理能力比板式塔和散装填料塔大得多,因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。下表为金属孔板波纹填料的技术指标及特性参数。

    金属孔板波纹填料的特性参数
    不锈钢金属孔板波纹填料技术特性参数
    填料型号 理论板数
    1/m
    比表面积
    m2/m3
    空隙率
    %
    倾角
    °
    压力降 最大F因子
    kg/m30.5
    JKB-125Y 11.2 125 98.5 45 1.5×10-4 3
    JKB-250Y 23 250 97 45 2×10-4 2.6
    JKB-350Y 3.5-4 350 95 45 2×10-4 2.0
    JKB-450Y 4-4.5 450 93.5 45 2×10-4 1.5
    JKB-500Y 4.5-5 500 93 45 3×10-4 1.8
    JKB-125X 0.8-0.9 125 98.5 30 1.4×10-4 3.5
    JKB-250X 1.6-2 250 97 30 1.8×10-4 2.8
    JKB-350X 2.3-2.8 350 95 30 1.3×10-4 2.2
    JKB-500X 2.8-3.2 500 93 30 1.8×10-4 2.0


               不锈钢304材质金属孔板波纹填料技术指标
    耐热温度
    密度
    g/cm3
    倾斜角
    0
    波峰
    mm
    波距
    mm
    化学成分,%
    C  ≤ Cr Ni
    ≥400 785 45 22 42 008

    18~22 8~10.5

    ≥400 785 45

    11 22 008

    18~22 8~10.5

    金属板波纹填料一般采用纸箱包装,也可采用塑料彩条布包装。保证在搬运、运输过程不致破损.






                                                                             ф2200mm金属孔板波纹填料组装尺寸图


     我公司金属不锈钢孔板波纹填料仓库

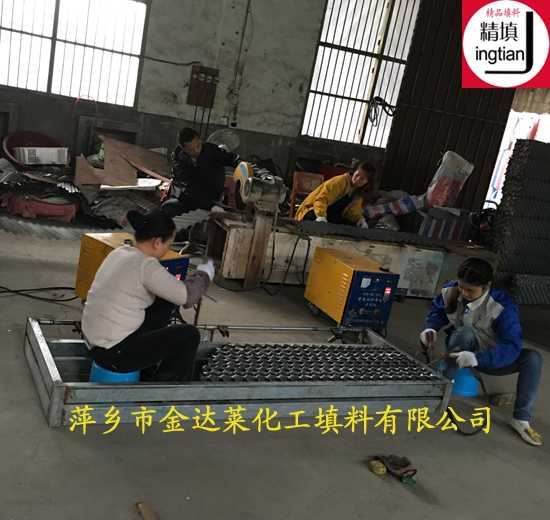

    金属孔板波纹填料生产现场

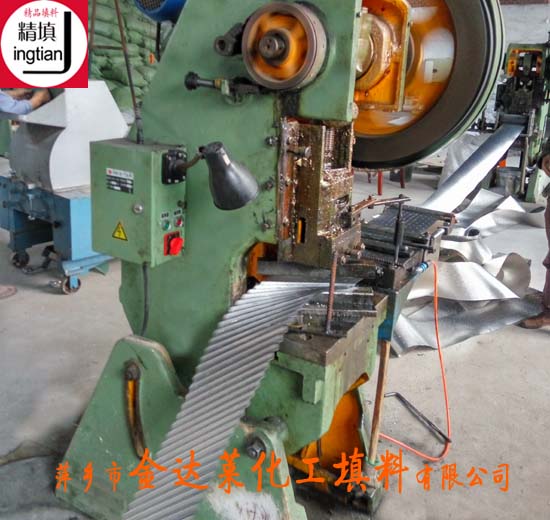

    不锈钢孔板波纹填料生产现场-压纹、打孔、压波

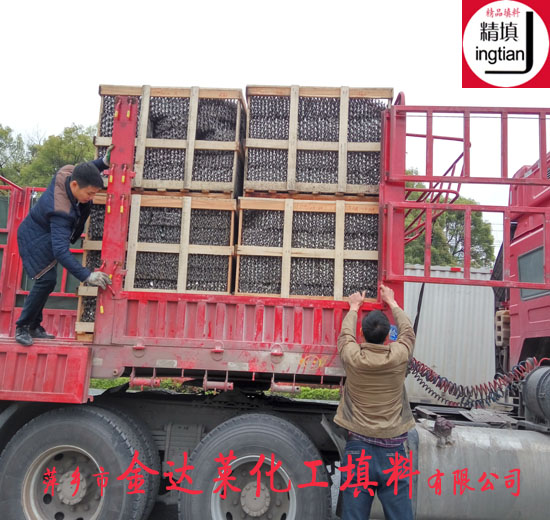

    产品采用花格木箱包装后发往客户

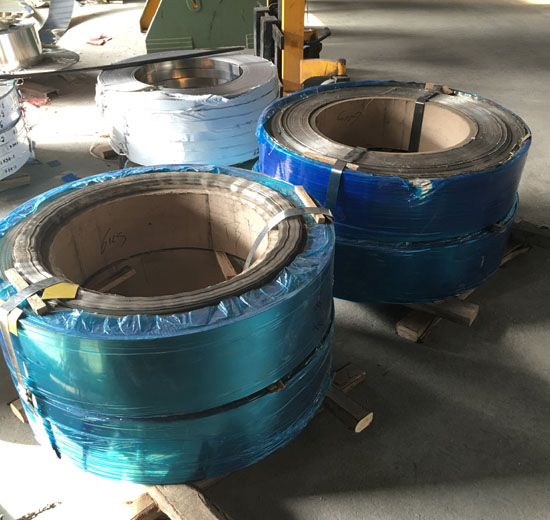

    生产不锈钢金属孔板波纹填料原材料-钢带
